Ersatzteile für Wodtke PE Einbaugerät water+ Kaminofen

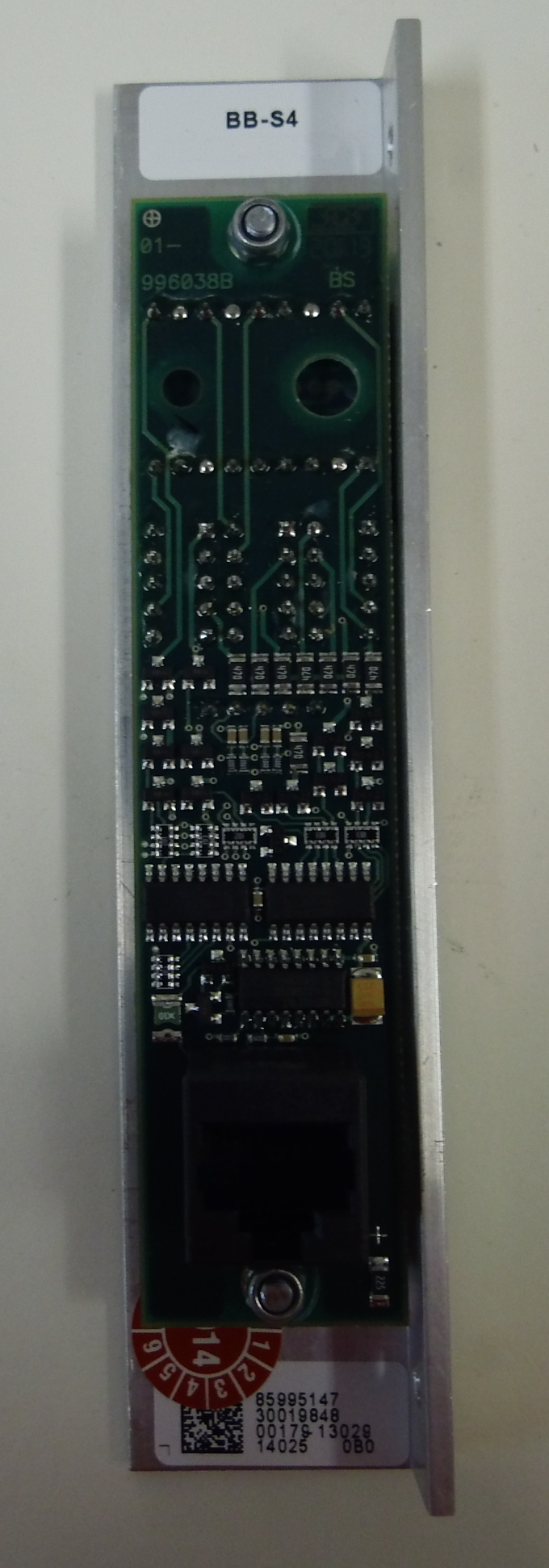

Original Bedieneinheit für den Pelletofen Wodtke PE Einbaugerät water+

Wodtke PE Einbaugerät water+ Bedieneinheit Eckdaten:

• Display, Bedienboard
• Maße (B/L) 30 mm mm x 140 mm mm
• BB-S4
• ohne Kabel
• Position 18.1 in der Explosionszeichnung

Original Brennertopf für den Pelletofen Wodtke PE Einbaugerät water+

• bis Fertig.-Nr. 709 232

Wodtke PE Einbaugerät water+ Brennertopf Eckdaten:

• Verbrennungsmulde, Brennermulde
• Maße (B/L/H) 160 mm x 195 mm x 88 mm
• Material Guss
• Durchmesser unten 70 mm, Durchmesser oben 142mm
• mit integrierter Halterung
• Position 8.1 in der Explosionszeichnung

Original Brennertopf ohne Auflage für den Pelletofen Wodtke PE Einbaugerät water+

Wodtke PE Einbaugerät water+ Brennertopf Eckdaten:

• Brennerschale, Brennermulde
• Maße (B/L/H) 141 mm x 150 mm x 76 mm
• Material Guss
• ohne Auflage / Halterung
• Position 9 in der Explosionszeichnung

Original Dichtung für Fühlerhülse für den Pelletofen Wodtke PE Einbaugerät water+ PE 04.6 E WW

Wodtke PE Einbaugerät water+ PE 04.6 E WW Dichtung für Fühlerhülse Eckdaten:

• Dichtungsband, Dichtungsschnur

Original Dichtung für Lüftermotor für den Pelletofen Wodtke PE Einbaugerät water+ PE 04.6 E WW

Wodtke PE Einbaugerät water+ PE 04.6 E WW Dichtung für Lüftermotor Eckdaten:

• Dichtband, Dichtungsschnur
• Maße (B/H) 10 mm x 4 mm
• Länge 56 cm

Original Temperaturfühler für den Pelletofen Wodtke PE Einbaugerät water+

Wodtke PE Einbaugerät water+ Temperaturfühler Eckdaten:

• Temperatursensor, Temperaturmesser
• Länge 1,08 m
• PT1000 Fühler
• verwendbar als Temperaturfühler für Pelletrutsche (TP) oder Rauchgasgebläse (TR)
• Position 16 in der Explosionszeichnung

Original Hauptplatine für den Wodtke PE Einbaugerät water+

• ACHTUNG: die Hauptplatine gibt es in verschiedenen Ausführungen!

Wodtke PE Einbaugerät water+ Hauptplatine Eckdaten:

• Platine, Mainboard
• Maße (B/L/H) 100/130 mm x 245 mm x 27 mm
• 2 - 10 kW (bitte bei Bestellung angeben)
• HP-S4
• Programm P3
• Position 17.1 in der Explosionszeichnung

Original Hauptplatine P6 für den Pelletofen Wodtke PE Einbaugerät water+

Wodtke PE Einbaugerät water+ Hauptplatine Eckdaten:

• Platine, Mainboard
• 2 - 8 kW (bitte bei Bestellung angeben)
• HP-S4
• Programm P6
• Position 17.2 in der Explosionszeichnung

Original Kabel für Bedienboard für den Pelletofen Wodtke PE Einbaugerät water+

• für S3/S4

Wodtke PE Einbaugerät water+ Kabel für Bedienboard Eckdaten:

• Leitung, Schnur
• Länge 8,00 m

Original Kabel für Luftmengensensor für den Pelletofen Wodtke PE Einbaugerät water+

• ab Steuerung S3

Wodtke PE Einbaugerät water+ Kabel für Luftmengensensor Eckdaten:

• Leitung, Schnur
• Position 11.2 in der Explosionszeichnung

Original Revisionsdichtung für den Pelletofen Wodtke PE Einbaugerät water+ PE 04.6 E WW

Wodtke PE Einbaugerät water+ PE 04.6 E WW Revisionsdichtung Eckdaten:

• Revisionsdeckeldichtung, Putzdeckeldichtung
• Maße (B/L/H) 390 mm x 90 mm x 5 mm

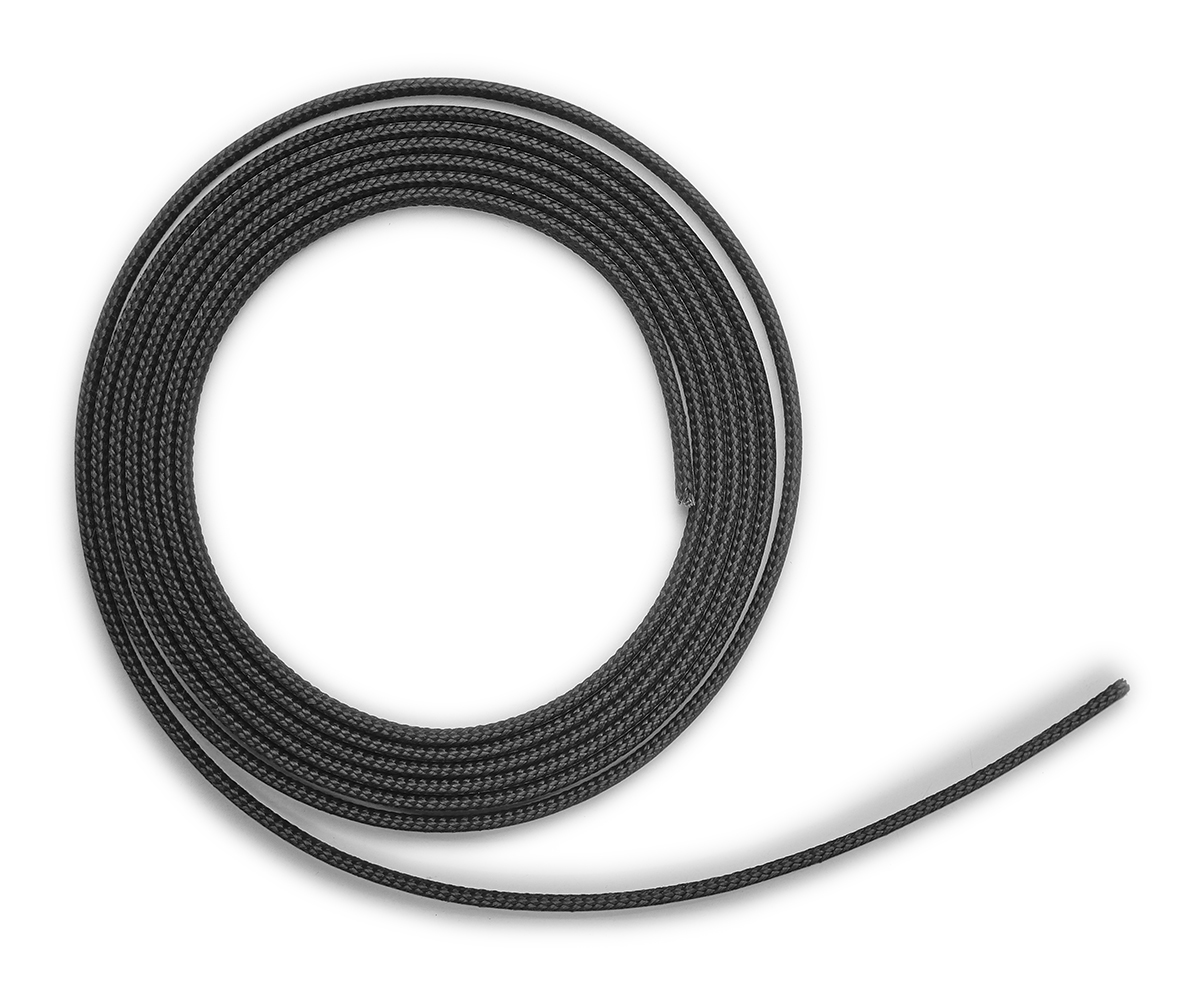

Scheibendichtung für den Kamineinsatz Wodtke PE Einbaugerät water+ PE 04.6 E WW

Wodtke PE Einbaugerät water+ PE 04.6 E WW Scheibendichtung Eckdaten:

• Dichtschnur, Dichtung
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 3,00 m
• selbstklebend

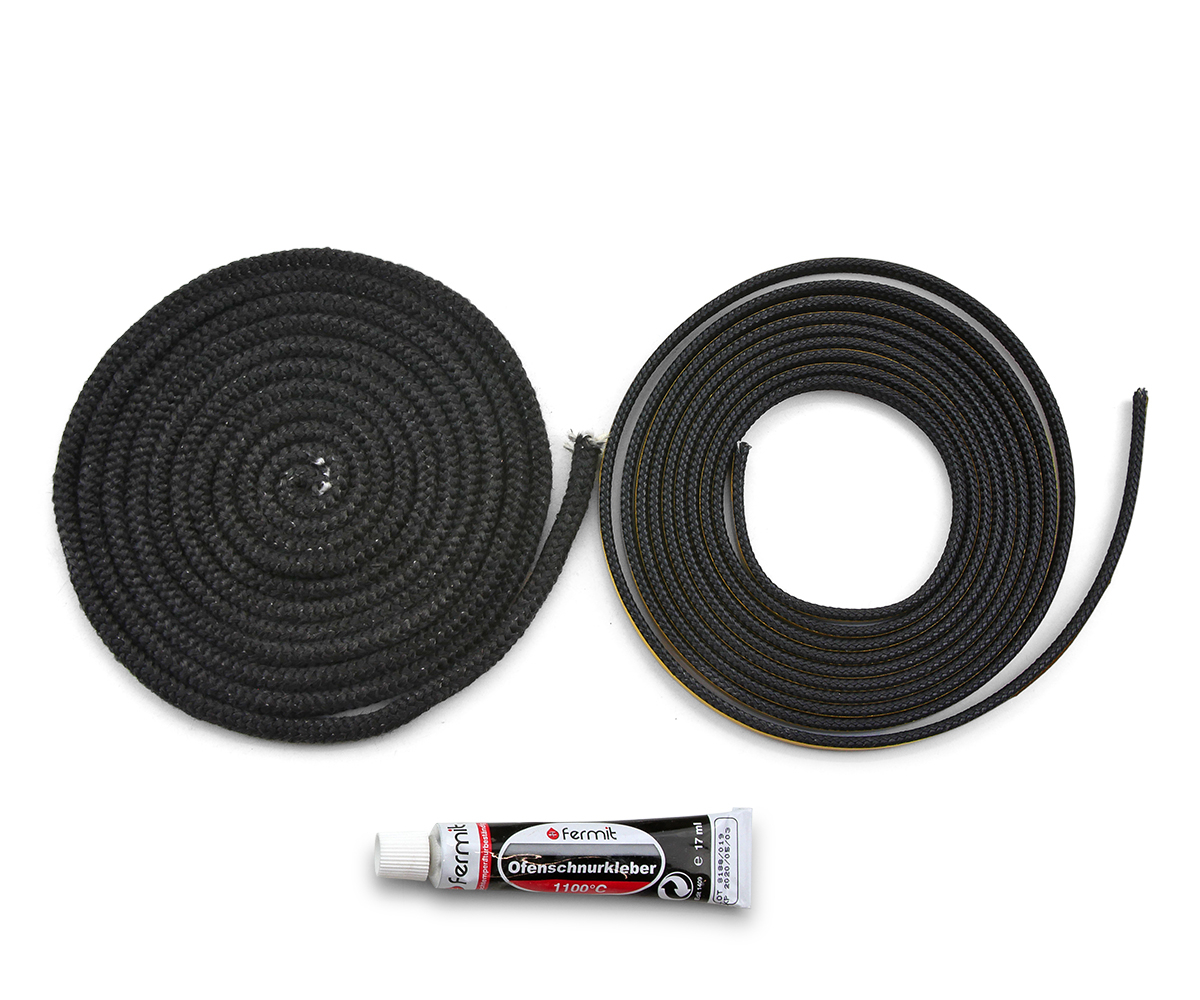

Scheibendichtung Set A für den Pelletofen Wodtke PE Einbaugerät water+ PE 04.6 E WW

• 3-teiliges Set

Wodtke PE Einbaugerät water+ PE 04.6 E WW Scheibendichtung Eckdaten:

• 3 Stück

• Kordeldichtung (zwischen Sichtscheibe und Tür)
• Länge 3 m
• Durchmesser 6 mm
• Flachdichtung (zwischen Sichtscheibe und Scheibenhalter)
• Länge 3 m
• Maße 8x2 mm
• selbstklebend
• Kleber
• Inhalt 17 ml

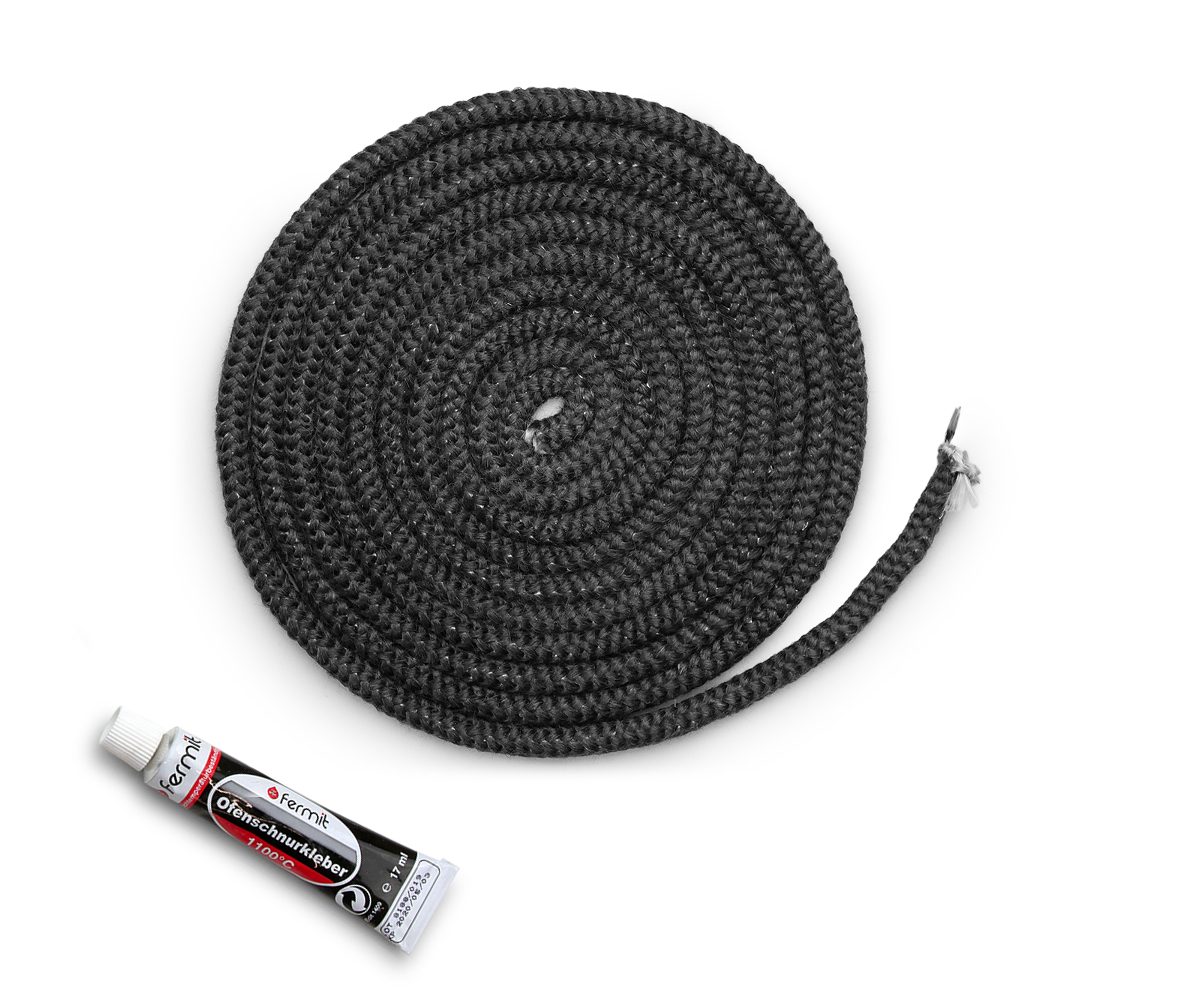

Scheibendichtung Set B für den Pelletofen Wodtke PE Einbaugerät water+ PE 04.6 E WW

• 2-teiliges Set

Wodtke PE Einbaugerät water+ PE 04.6 E WW Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Kordeldichtung
• Länge 3 m
• Durchmesser 6 mm

• Kleber
• 1 Stück
• Inhalt 17 ml

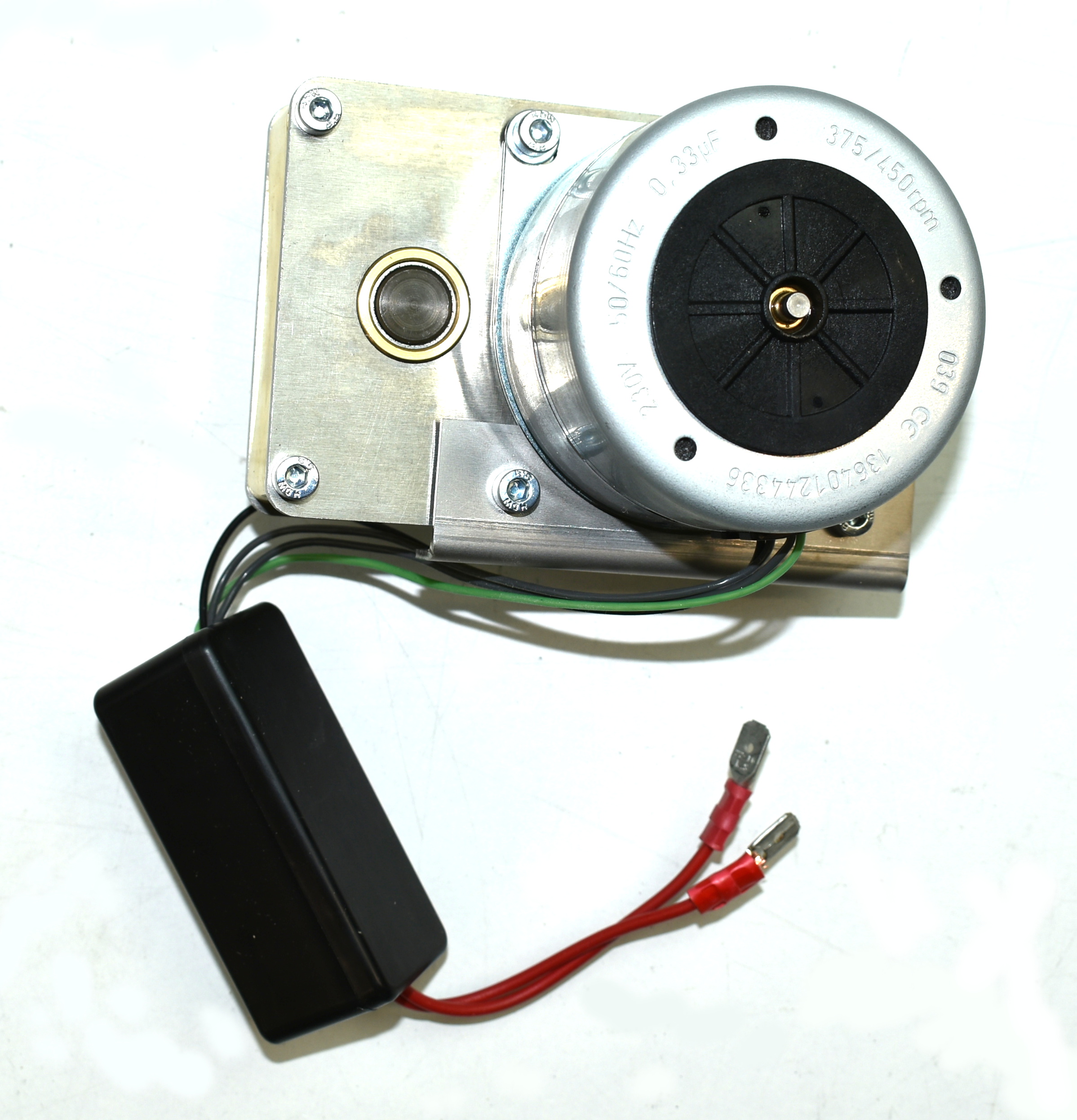

Original Schneckenmotor für den Pelletofen Wodtke PE Einbaugerät water+

• ab Steuerung S3

Wodtke PE Einbaugerät water+ Schneckenmotor Eckdaten:

• Förderschneckenmotor, Schneckengetriebe
• N100
• Position 10.1 in der Explosionszeichnung

Original Kabel für Schneckenmotor für den Pelletofen Wodtke PE Einbaugerät water+

• ab Steuerung S3

Wodtke PE Einbaugerät water+ Kabel für Schneckenmotor Eckdaten:

• Leitung, Schnur
• Position 10.2 in der Explosionszeichnung

Original Sichtscheibe für den Pelletofen Wodtke PE Einbaugerät water+

Wodtke PE Einbaugerät water+ Sichtscheibe Eckdaten:

• Glas, Scheibe
• Material Glas
• Form flach
• hitzebeständig
• Position 2.1 in der Explosionszeichnung

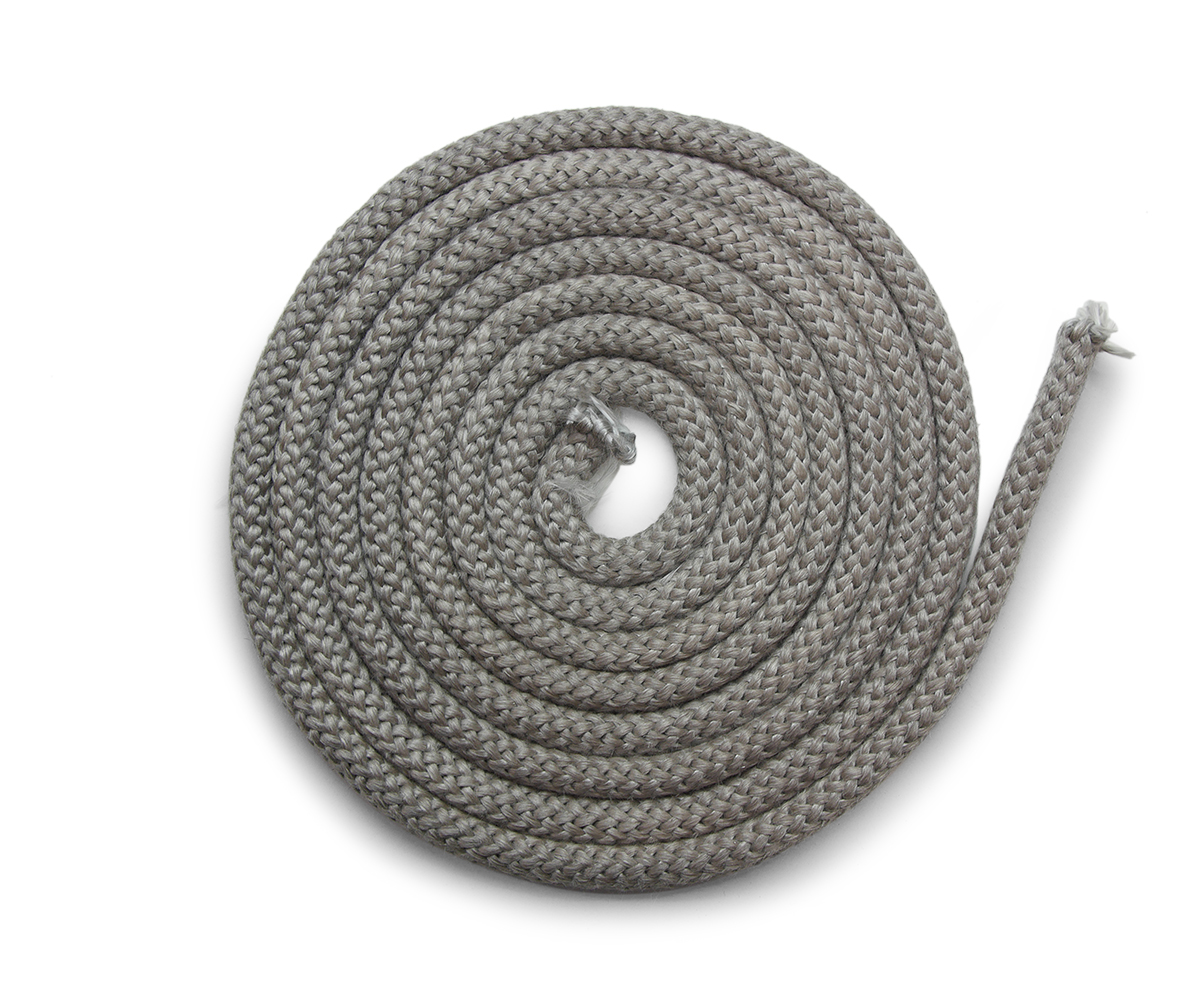

Türdichtung für den Pelletofen Wodtke PE Einbaugerät water+

• Wir empfehlen einen Kleber für die Montage, der durch punktuelles Auftragen, unterstützend wirken kann.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen.
• Als optisches Highlight bieten wir ebenfalls Dichtungshülsen an.

Wodtke PE Einbaugerät water+ Türdichtung Eckdaten:

• Türband, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

Original Zündung für den Pelletofen Wodtke PE Einbaugerät water+

Wodtke PE Einbaugerät water+ Zündung Eckdaten:

• Zündkerze, Glühstab
• Maße (B/L/H) 65 mm x 160 mm x 65 mm
• Position 6.1 in der Explosionszeichnung

Original Zündkabel für den Pelletofen Wodtke PE Einbaugerät water+

• Zündkabel wird ohne Sicherung geliefert, bitte separat dazu bestellen, falls erforderlich

Wodtke PE Einbaugerät water+ Zündkabel Eckdaten:

• Kabel, Zündleitung
• Länge 6,00 m
• ohne Sicherung
• Position 10.2 in der Explosionszeichnung

Original Zündpatrone ZP3 für den Pelletofen Wodtke PE Einbaugerät water+

Wodtke PE Einbaugerät water+ Zündpatrone Eckdaten:

• Zündkerze, Glühzünder
• Maße (B/L/H) 9 mm x 150 mm x 9 mm
• Position 7 in der Explosionszeichnung

Original Zugumlenkung oben für den Pelletofen Wodtke PE Einbaugerät water+

Wodtke PE Einbaugerät water+ Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Rauchumlenkung
• mit Durchbrandschlitz 276 mm
• Position 8 in der Explosionszeichnung
