Ersatzteile für Wodtke Momo Kaminofen

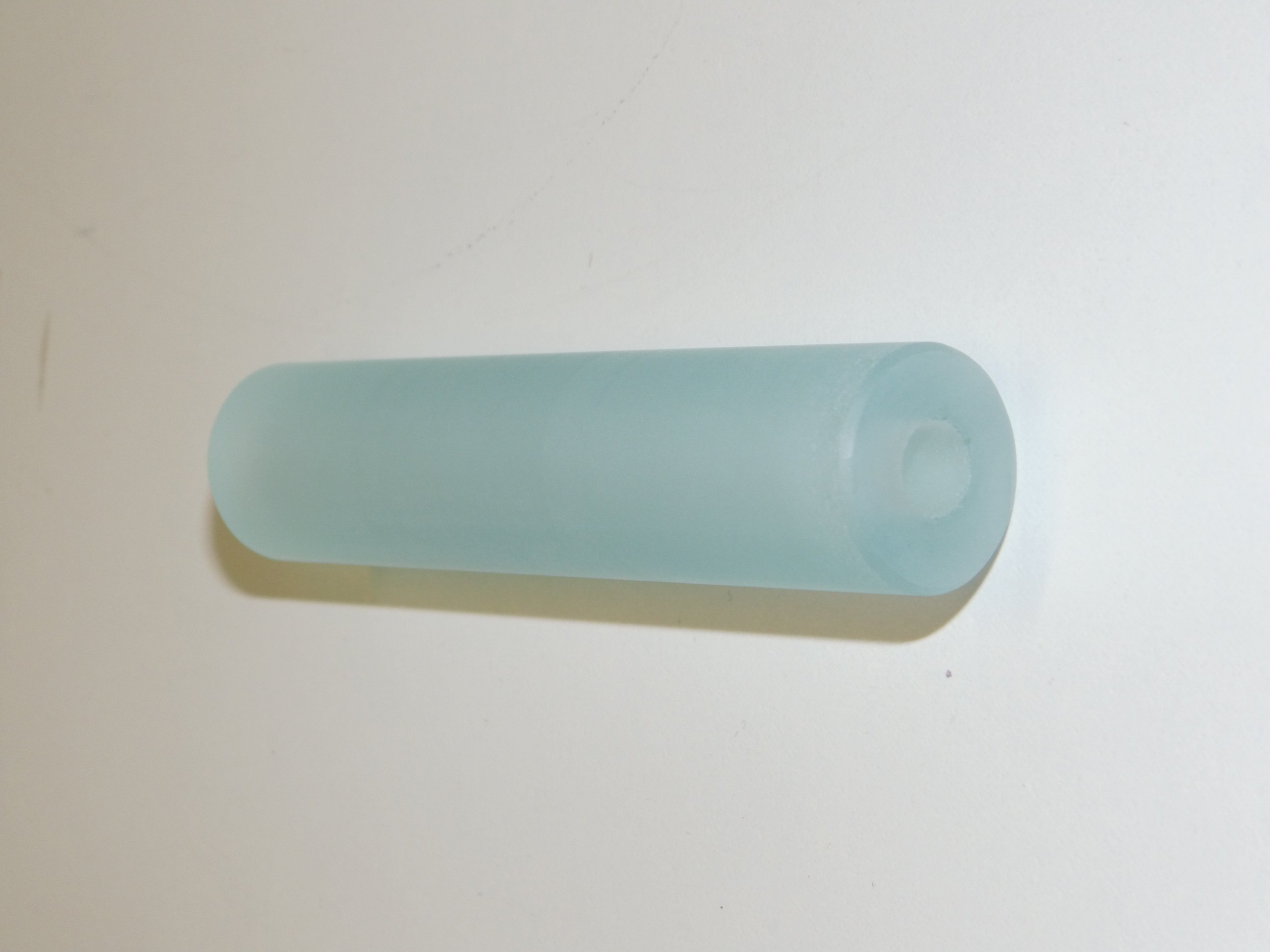

Original Türgriff B für den Kaminofen Wodtke KK 50-10 RW

• passend für die Kamin-Ausführung Glas

Wodtke KK 50-10 RW Türgriff Eckdaten:

• Griff, Türklinke
• Maße (L) 110 mm
• Durchmesser 22 mm
• Material Glas
• Form rund
• matt
• Position 5.1 in der Explosionszeichnung

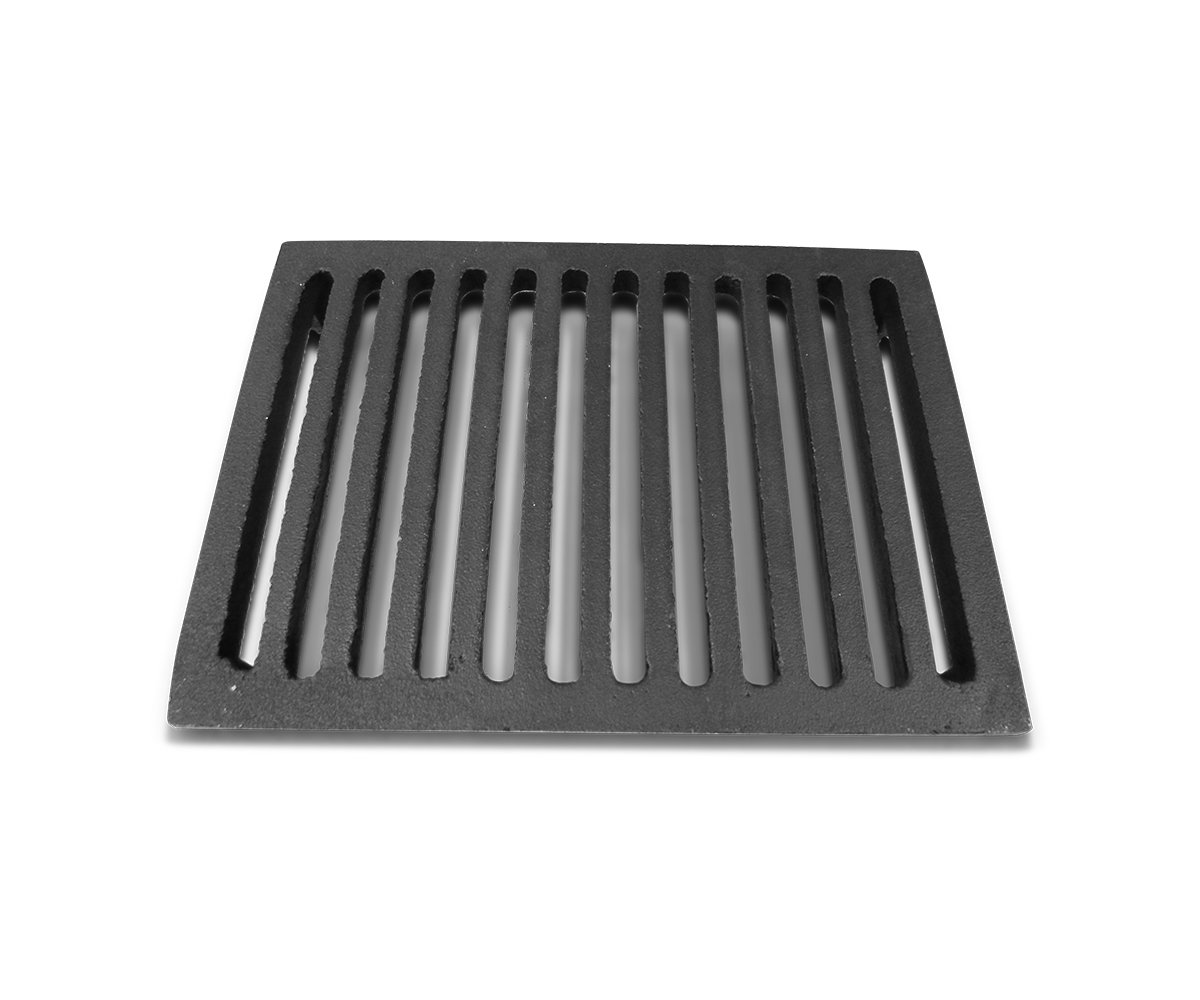

Original Ascherost für den Kaminofen Wodtke Momo KK50-10 RW

Wodtke Momo KK50-10 RW Ascherost Eckdaten:

• Rostgitter, Holzofenrost
• Maße (B/L/H) 150 mm x 210 mm x 30 mm
• Stärke 15 mm
• Material Guss
• Form rechteckig
• Position 8 in der Explosionszeichnung

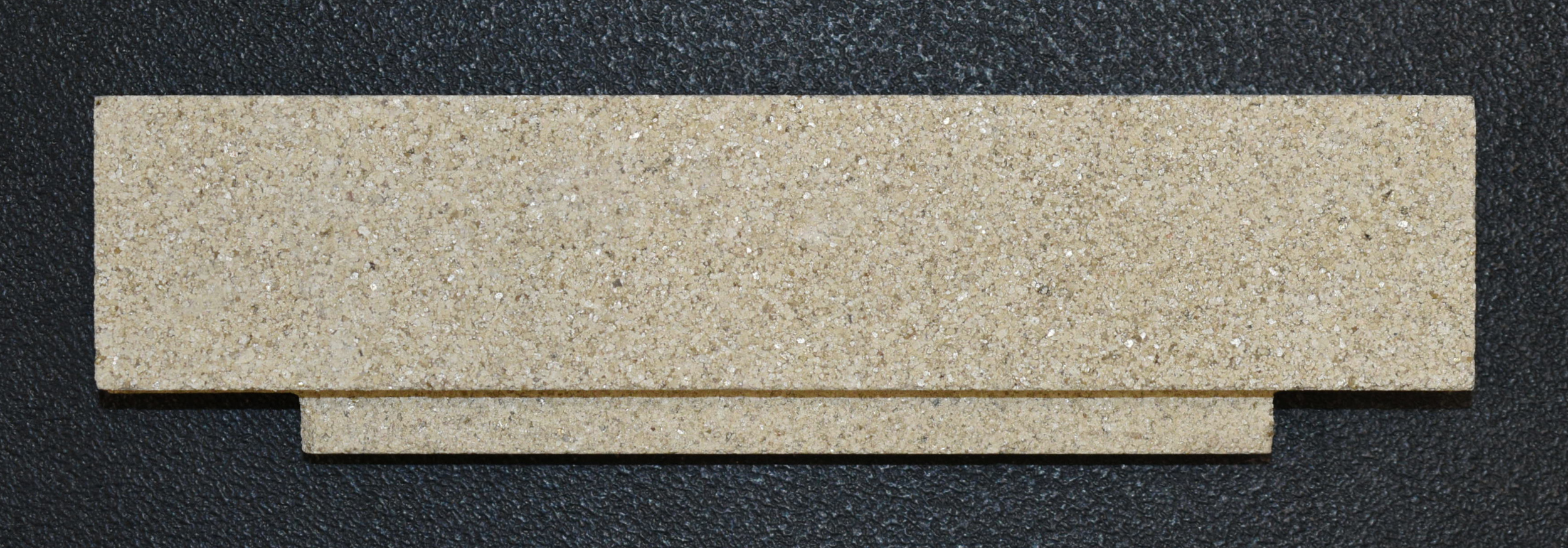

Original Bodenstein hinten für den Kaminofen Wodtke Momo

Wodtke Momo Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 212 mm x 45 mm x 30 mm
• Material Vermiculite
• Aussparung 10 mm
• Position 9 in der Explosionszeichnung

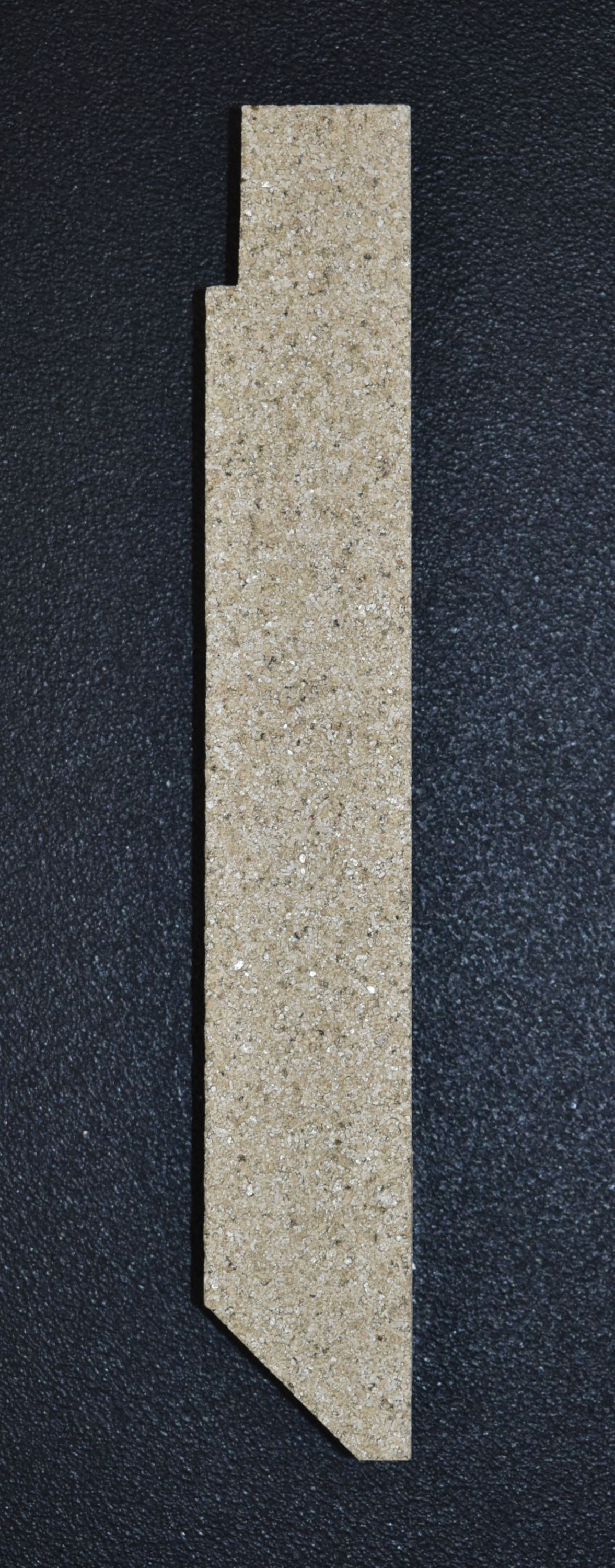

Original Bodenstein links für den Kaminofen Wodtke Momo

Wodtke Momo Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 45 mm x 290 mm x 30 mm
• Material Vermiculite
• Aussparung und Schräge
• Position 10 in der Explosionszeichnung

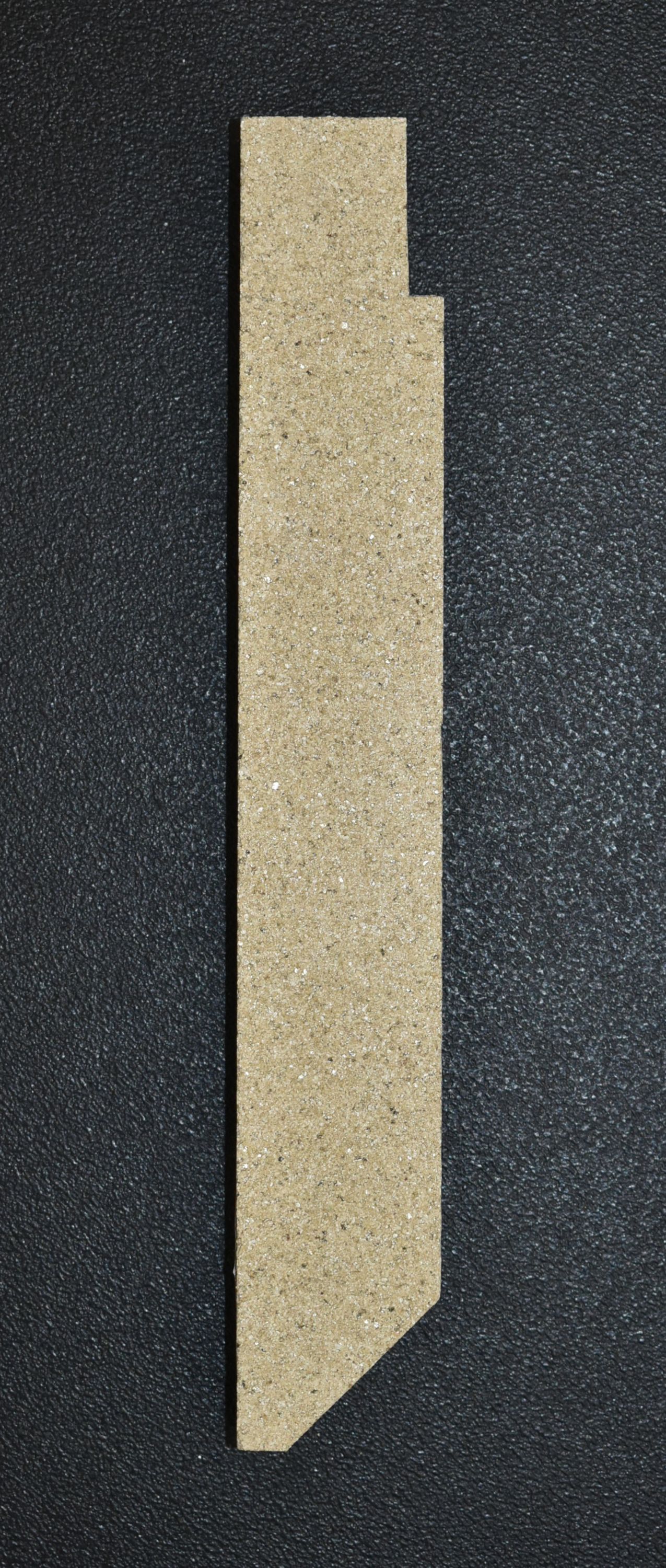

Original Bodenstein rechts für den Kaminofen Wodtke Momo

Wodtke Momo Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 45 mm x 290 mm x 30 mm
• Material Vermiculite
• Aussparung und Schräge
• Position 10 in der Explosionszeichnung

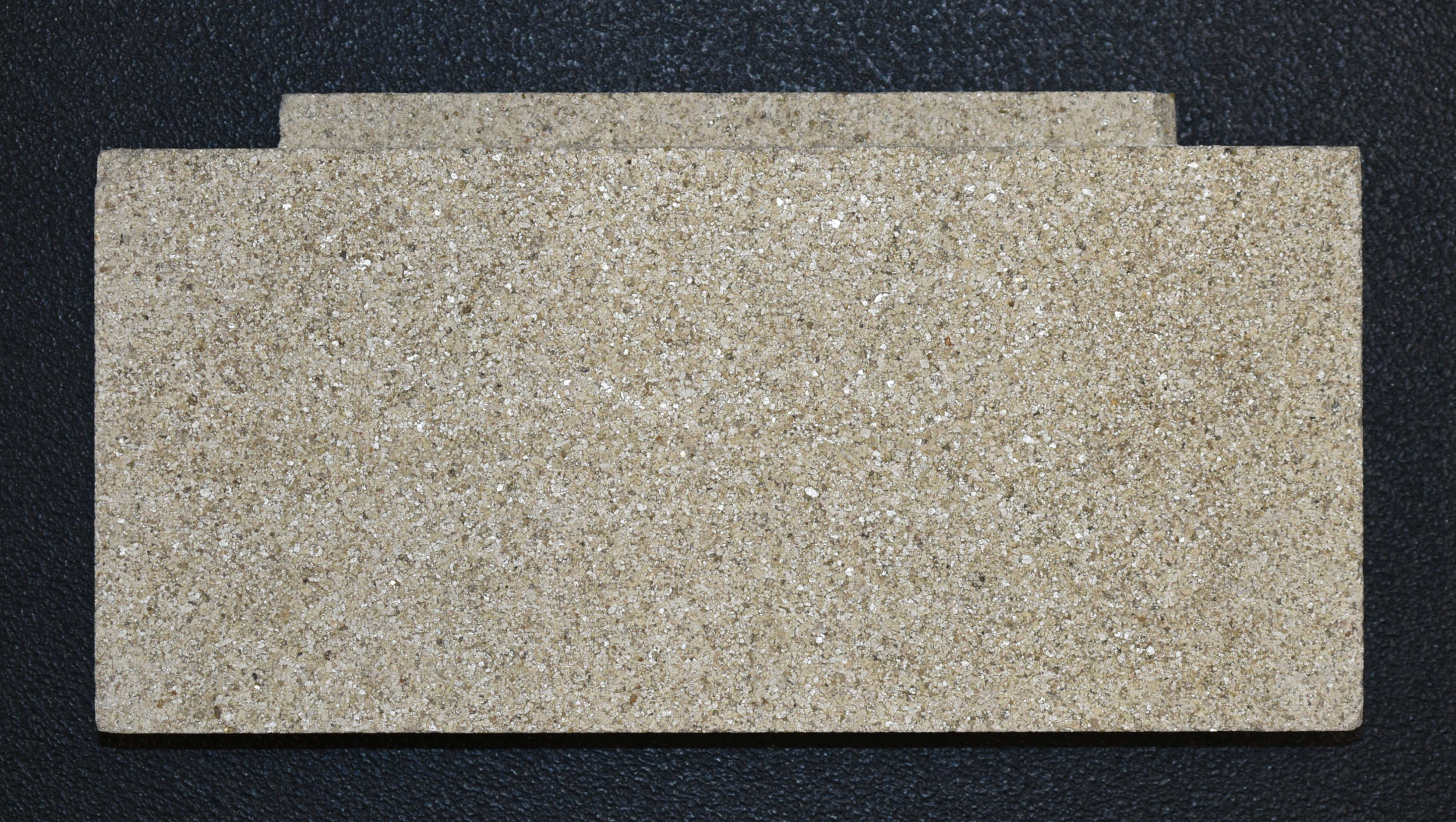

Original Bodenstein vorne für den Kaminofen Wodtke Momo

Wodtke Momo Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 210 mm x 100 mm x 30 mm
• Material Vermiculite
• mit Aussparung
• Position 11 in der Explosionszeichnung

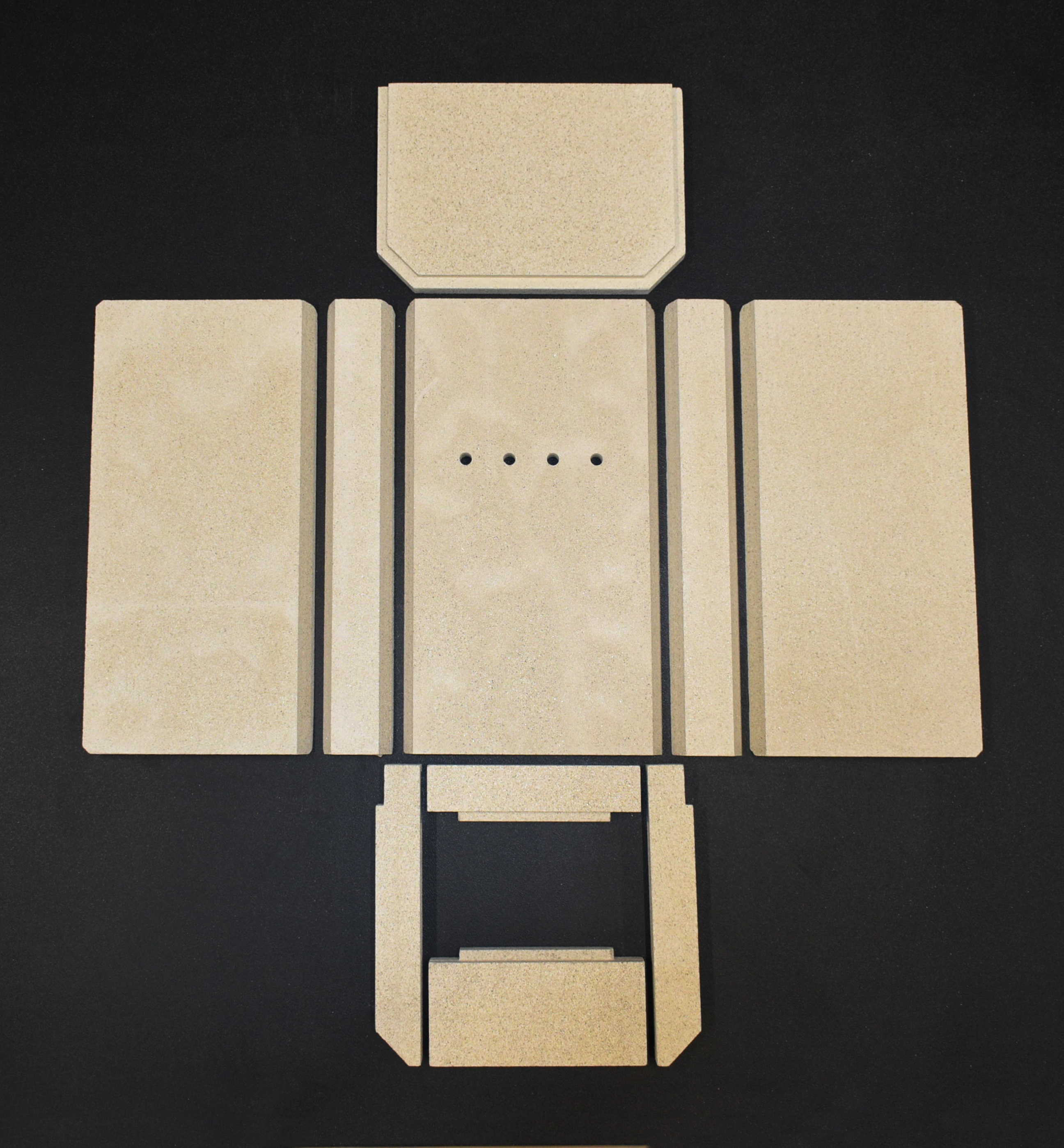

Original Feuerraumauskleidung für den Kaminofen Wodtke Momo KK50-10 RW

• Passend für Geräte mit der Fertigungsnummern 0800 000 bis Fertigungsnummer 904 454

• 10-teiliges Set

Wodtke Momo KK50-10 RW Feuerraumauskleidung Eckdaten:

• 10 Stück
• Feuerraumsteine, Brennraumsteine

• Material Vermiculite
• Bodenstein vorne, mit Aussparung (213 x 45 x 30 mm)
• Bodenstein hinten, mit Aussparung ca. 10 mm (100 x 210 x 30 mm)
• Bodenstein links, mit Aussparung und Abschrägung (290 x 45 x 30 mm)
• Bodenstein rechts, mit Aussparung und Abschrägung (290 x 45 x 30 mm)
• Rückwandstein, mit 4 Bohrungen (240/262 x 470 x 30 mm) Dieser Rückwandstein ersetzt auch den Stein ohne Bohrungen.
• Seitenstein links vorne (218 / 230 x 470 x 30 mm), passend für Fertigungsnummer 800 000 - 904 454
• Seitenstein links hinten (70/48 x 470 x 30 mm), passend für Fertigungsnummer 800 000 - 904 454
• Seitenstein rechts vorne (218 / 230 x 470 x 30 mm), passend für Fertigungsnummer 800 000 - 904 454
• Seitenstein rechts hinten (70/48 x 470 x 30 mm), passend für Fertigungsnummer 800 000 - 904 454
• Zugumlenkung unten (328 x 224 x 30 mm)

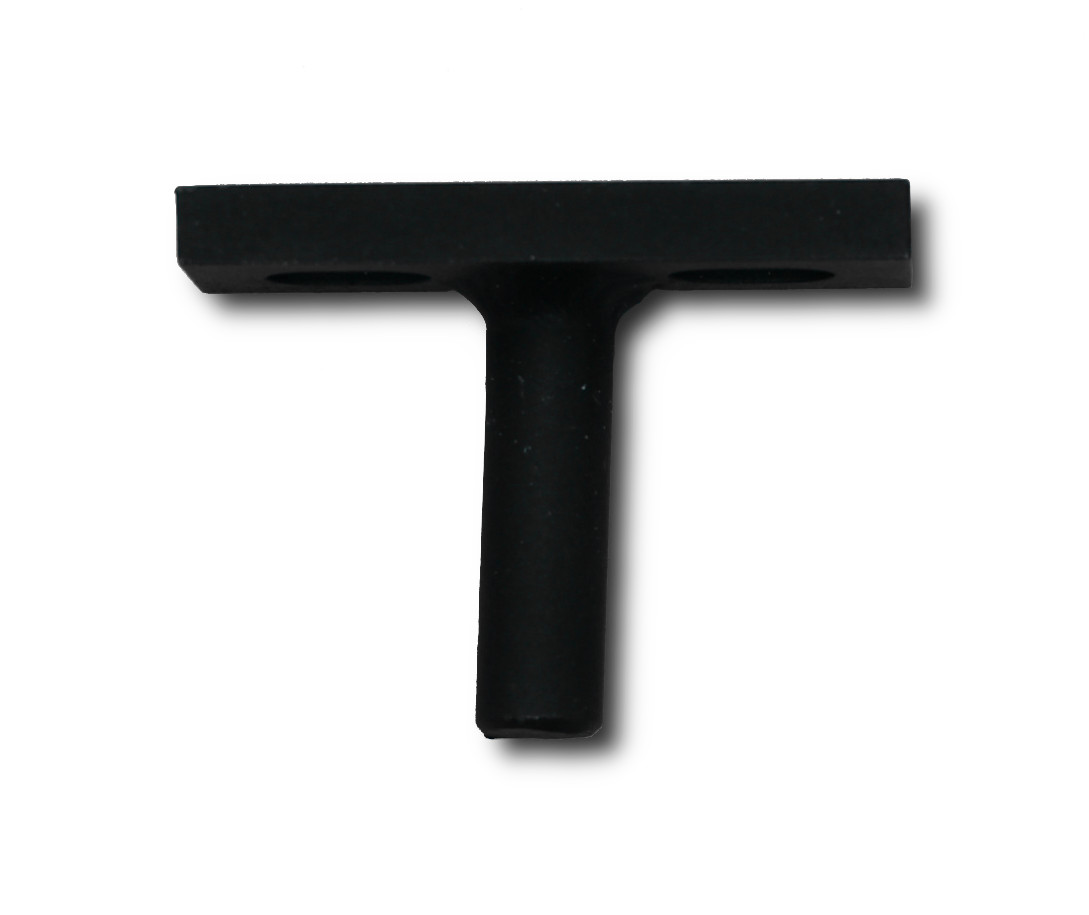

Original Bolzen für Feuerraumtür Verriegelung für den Kaminofen Wodtke Momo

Wodtke Momo Bolzen für Feuerraumtür Verriegelung Eckdaten:

• Stift, Zapfen

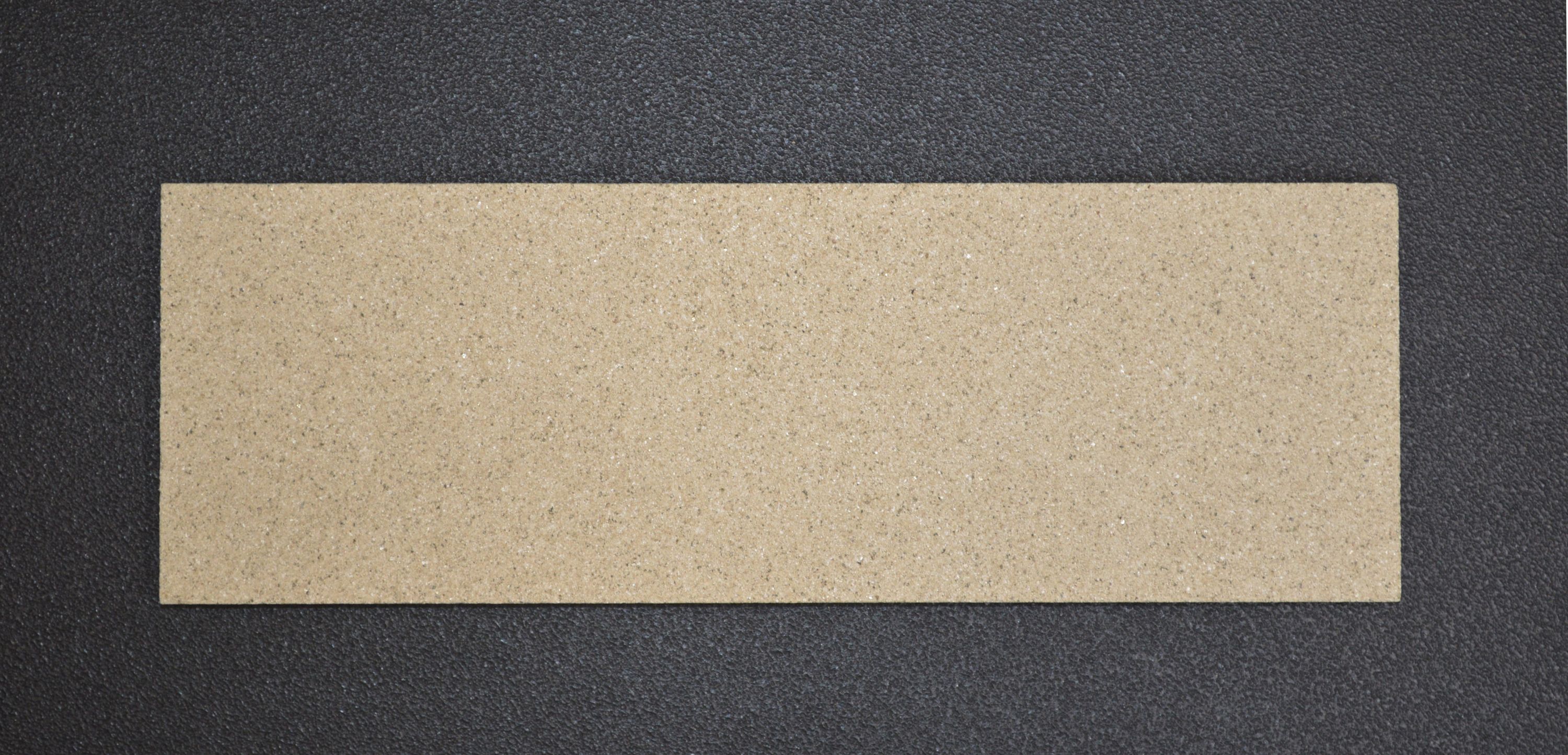

Original Hitzeschutzplatte oben für den Kaminofen Wodtke Momo

Wodtke Momo Hitzeschutzplatte oben Eckdaten:

• Platte, Schutzplatte
• Maße (B/L/H) 340 mm x 115 mm x 16 mm
• Material Vermiculite
• Position 24 in der Explosionszeichnung

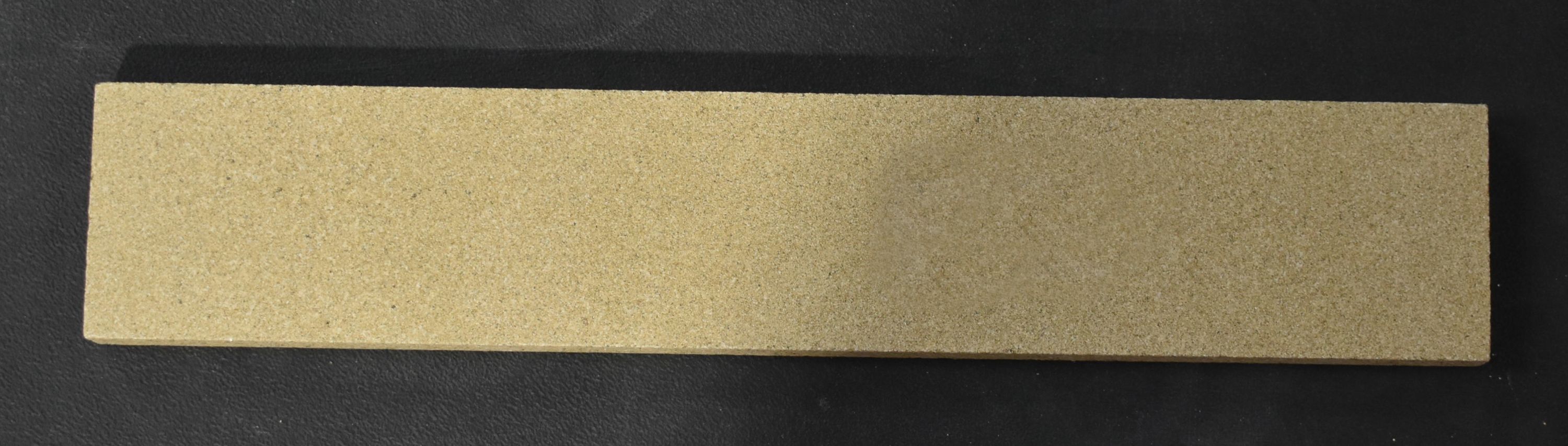

Original Hitzeschutzplatte unten für den Kaminofen Wodtke Momo

Wodtke Momo Hitzeschutzplatte unten Eckdaten:

• Platte, Schutzplatte
• Maße (B/L/H) 340 mm x 65 mm x 15 mm
• Material Vermiculite

Revisionsdichtung für den Kamineinsatz Wodtke Momo KK50-10 RW

Wodtke Momo KK50-10 RW Revisionsdichtung Eckdaten:

• Revisionsdeckeldichtung, Putzdeckeldichtung
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 3,00 m
• selbstklebend

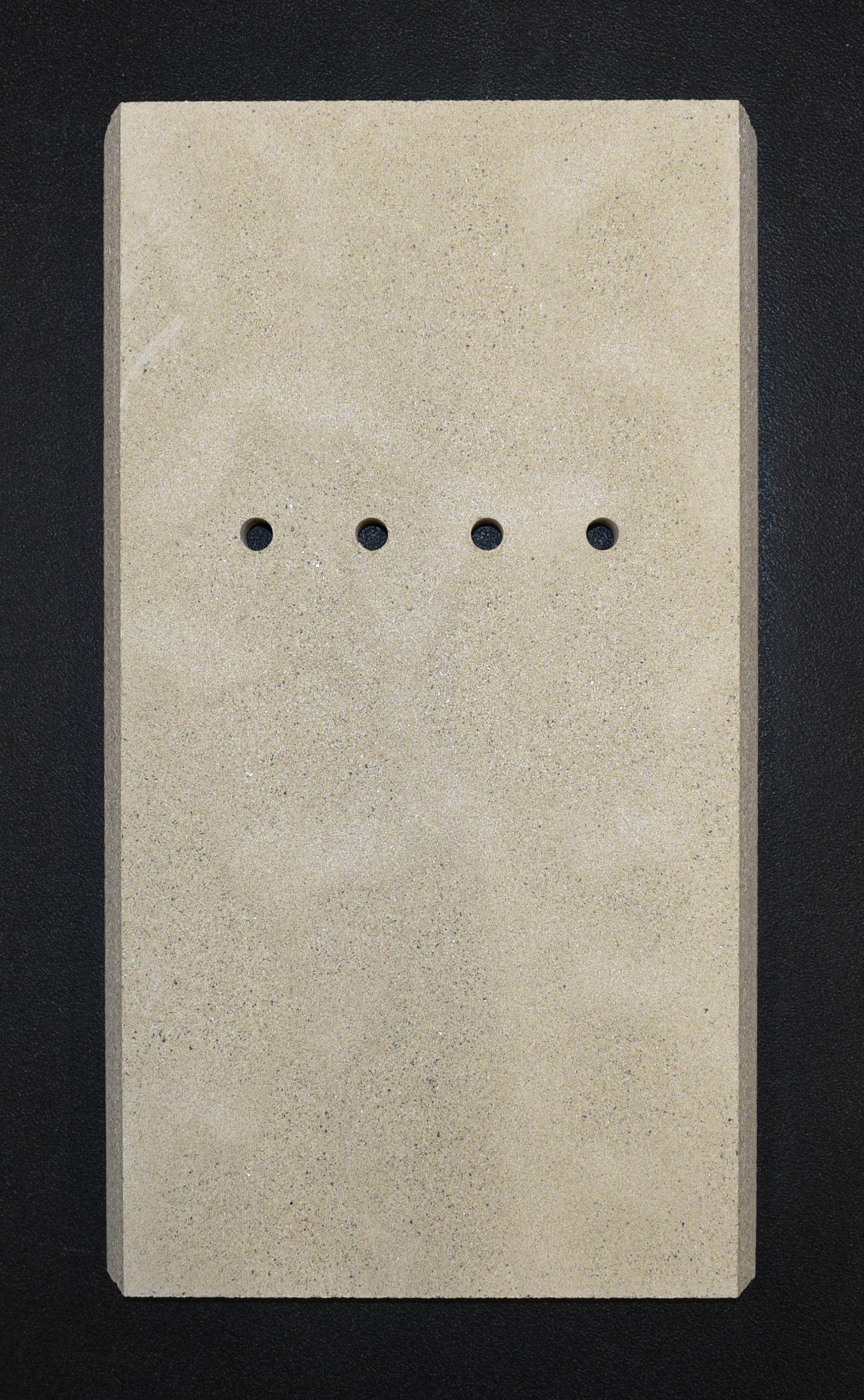

Original Rückwandstein für den Kaminofen Wodtke Momo

Wodtke Momo Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 240/262 mm x 470 mm x 30 mm
• Material Vermiculite

Scheibendichtung für den Kaminofen Wodtke Momo KK50-10 RW

Wodtke Momo KK50-10 RW Scheibendichtung Eckdaten:

• Dichtung, Ofenschnur
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 3,00 m
• selbstklebend

Original Seitenstein links hinten für den Kaminofen Wodtke Momo KK50-10 RW

• ab FertigNr 800 000 bis FertNr 904 454

Wodtke Momo KK50-10 RW Seitenstein links hinten Eckdaten:

• Feuerraumstein, Kaminofenstein
• Maße (B/L/H) 70/48 mm x 470 mm x 30 mm
• Material Vermiculite
• Position 13 in der Explosionszeichnung

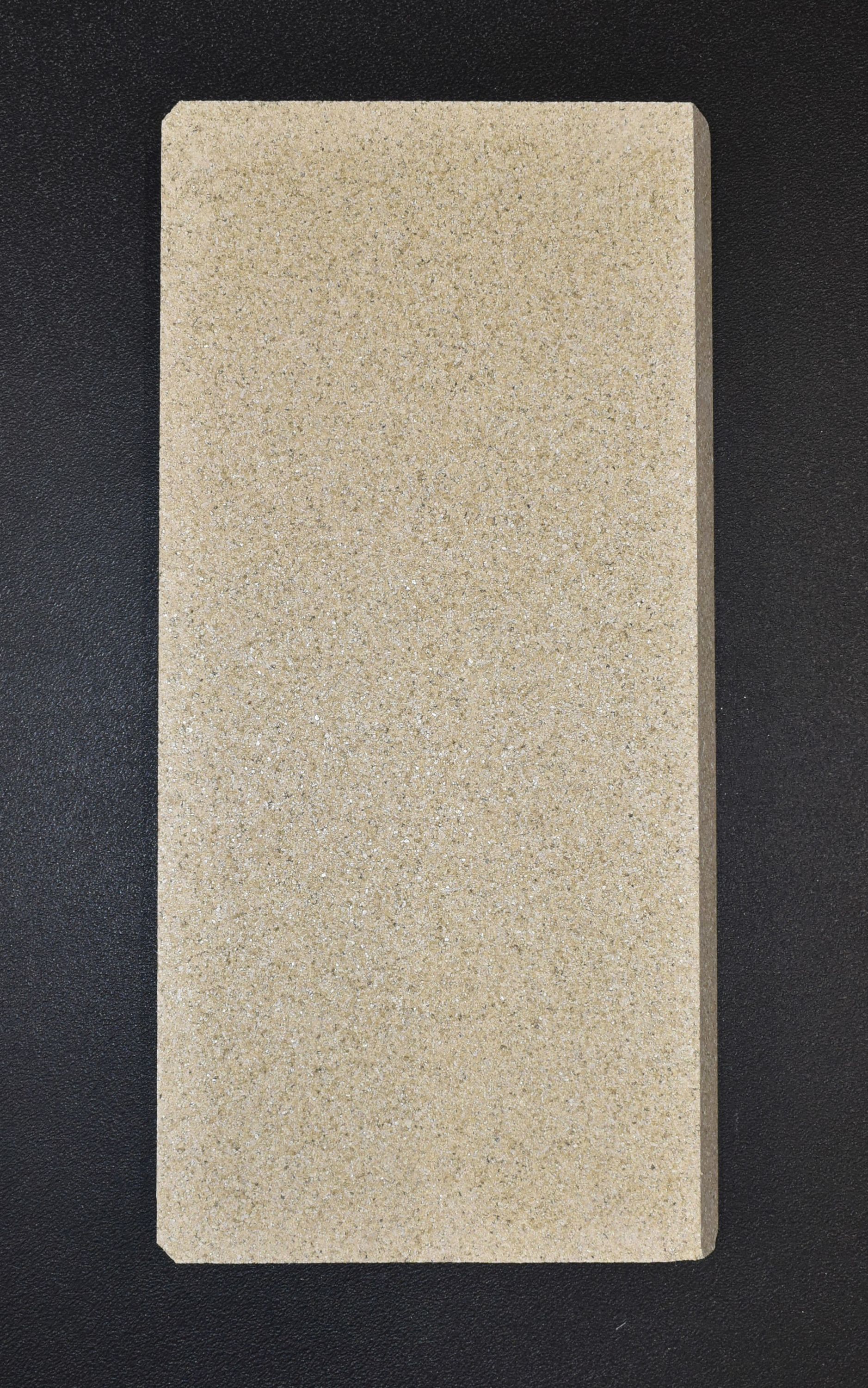

Original Seitenstein links vorne für den Kaminofen Wodtke Momo

• passt bis zur Fertigungsnummer 904 454

Wodtke Momo Seitenstein links vorne Eckdaten:

• Feuerraumstein, Ofenstein
• Maße (B/L/H) 218/230 mm x 470 mm x 30 mm
• Material Vermiculite

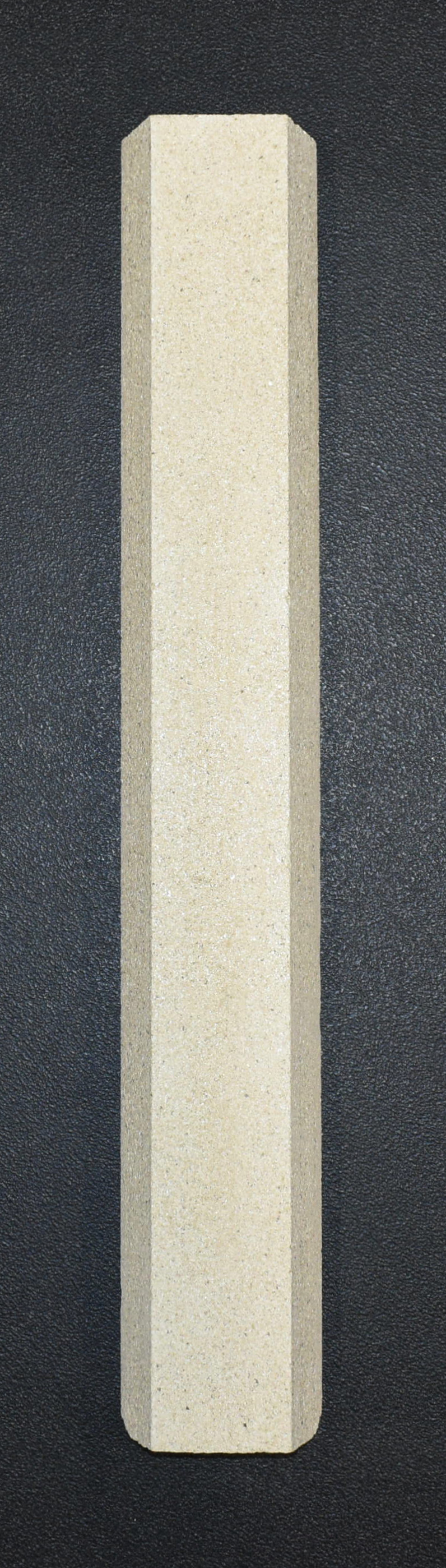

Original Seitenstein rechts hinten für den Kaminofen Wodtke Momo KK50-10 RW

Wodtke Momo KK50-10 RW Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Ofenstein
• Maße (B/L/H) 70/48 mm x 470 mm x 30 mm
• Material Vermiculite

Original Seitenstein rechts vorne für den Kaminofen Wodtke Momo KK50-10 RW

• passt bis zur Fertigungsnummer 904 454

Wodtke Momo KK50-10 RW Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Ofenstein
• Maße (B/L/H) 230/218 mm x 470 mm x 30 mm
• Material Vermiculite

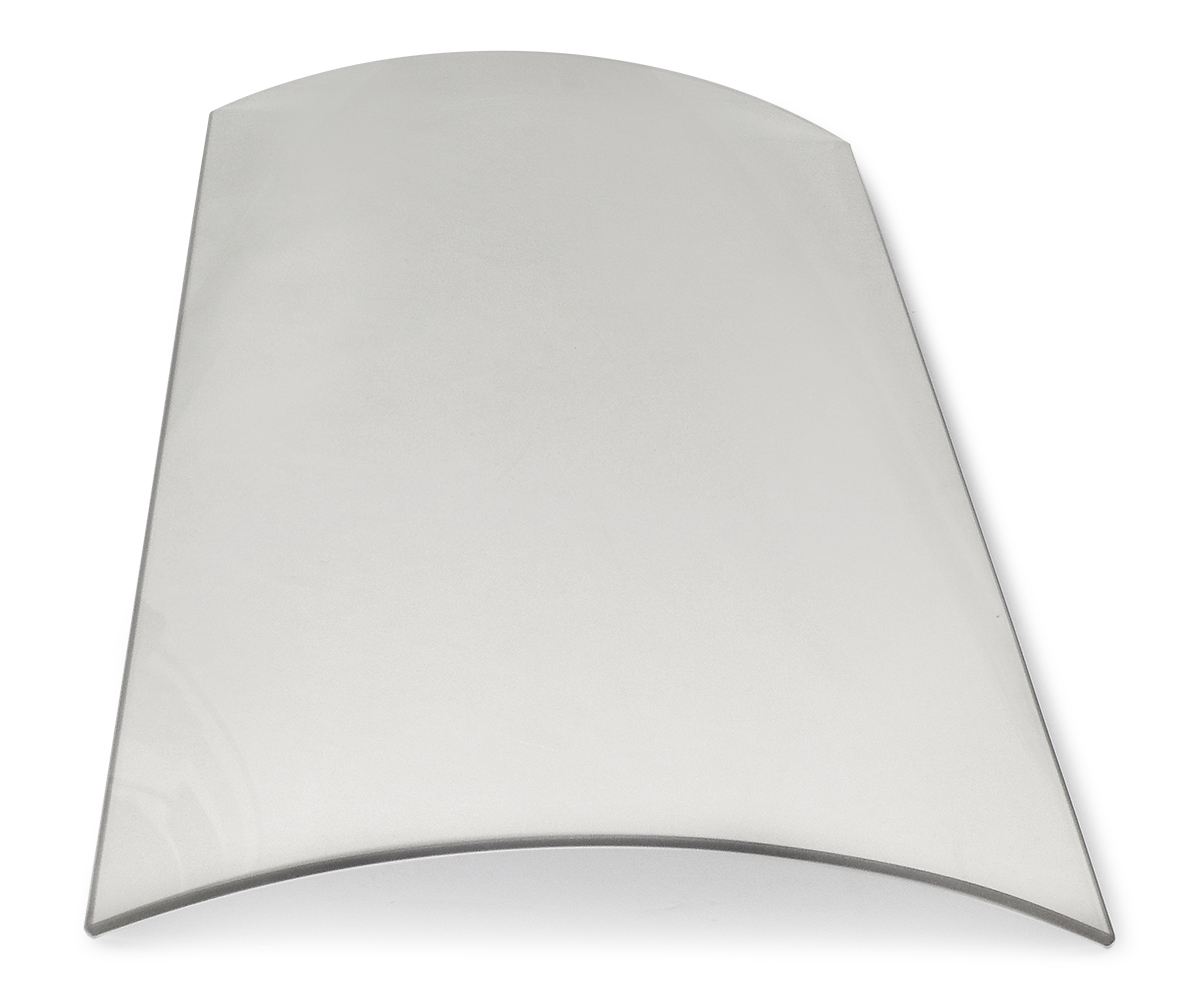

Original Sichtscheibe für den Kaminofen Wodtke Momo

Wodtke Momo Sichtscheibe Eckdaten:

• Kaminglas, Schauglas
• Maße (B/L/H) 262 mm x 450 mm x 4 mm
• Bogenlänge 273 mm
• Material Glas
• hitzebeständig
• Position 2 in der Explosionszeichnung

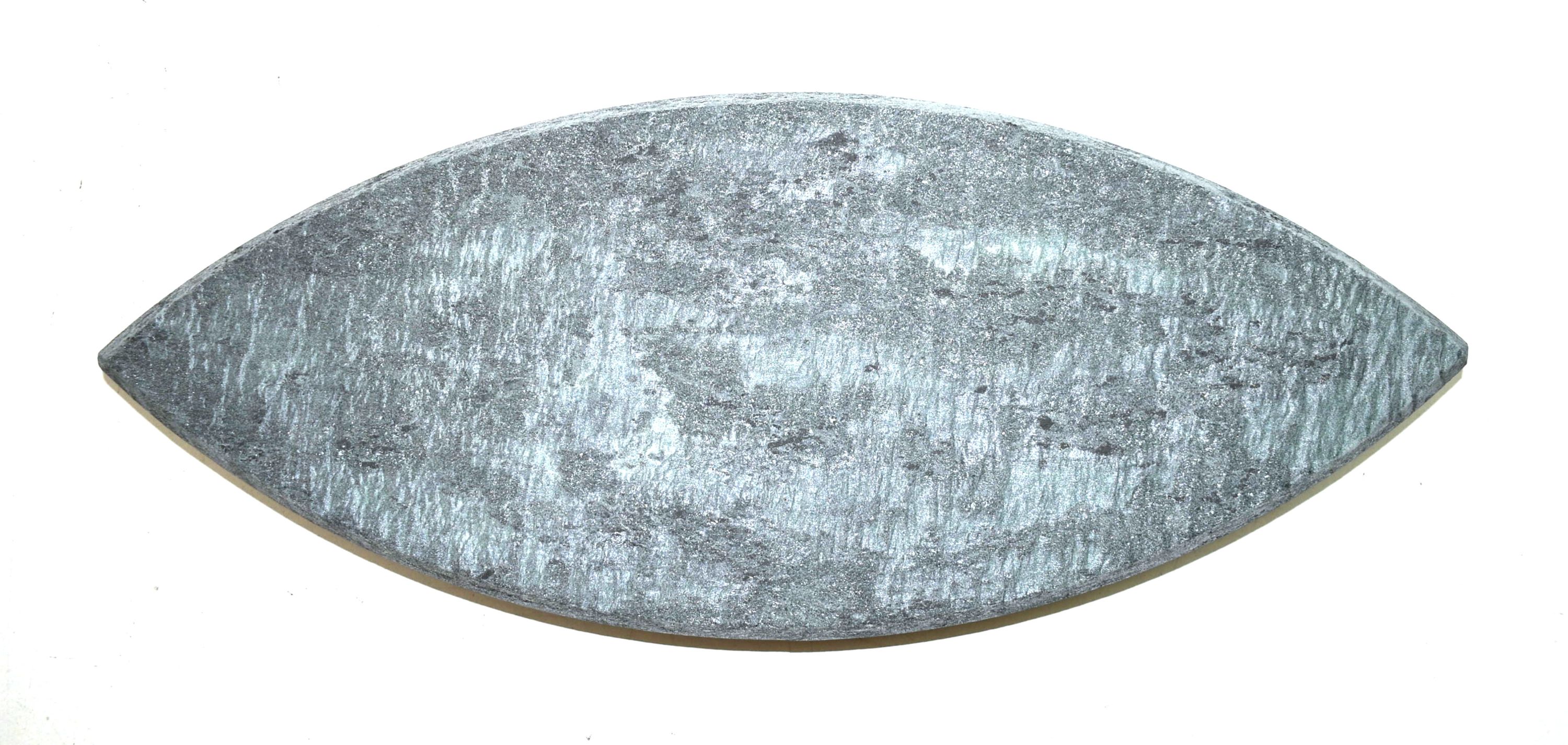

Original Einlage für den Kaminofen Wodtke Momo KK50-10 RW

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.

Wodtke Momo KK50-10 RW Einlage Eckdaten:

• Platte, Einschub
• Maße (B/L/H) 360 mm x 144 mm x 30 mm
• Material Speckstein
• Form elliptisch
• Position 38.1 in der Explosionszeichnung

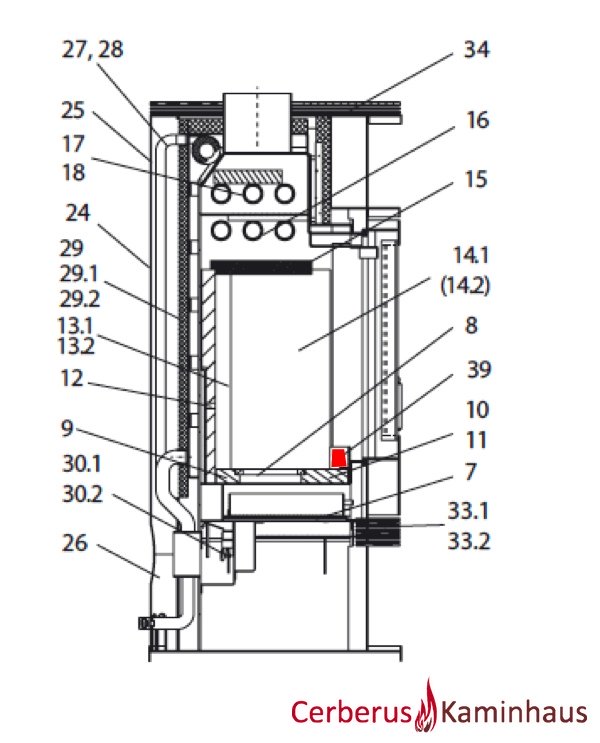

Original Stehrost für den Kaminofen Wodtke Momo KK50-10 RW

• ab Fertigungs-Nr 800 000 bzw. 600 000 bis 612 103

Wodtke Momo KK50-10 RW Stehrost Eckdaten:

• Glutfang, Holzfang
• Maße (B/L/H) 310 mm x 48 mm x 48 mm
• Material Guss
• Farbe schwarz
• Position 39 in der Explosionszeichnung

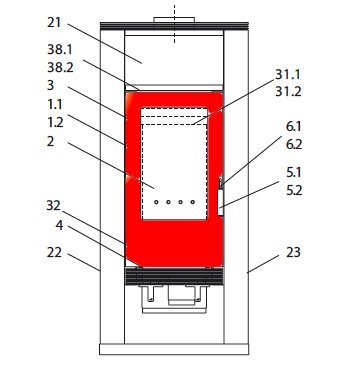

Original Tür für den Kaminofen Wodtke Momo KK50-10 RW

• Ab Fertig.-Nr 612104 bis 699 999

Wodtke Momo KK50-10 RW Tür Eckdaten:

• Kaminofentür, Ofentür
• Farbe schwarz
• Komplett inkl Türglas, Griff und Befestigung für die Ausführung Momo Glas

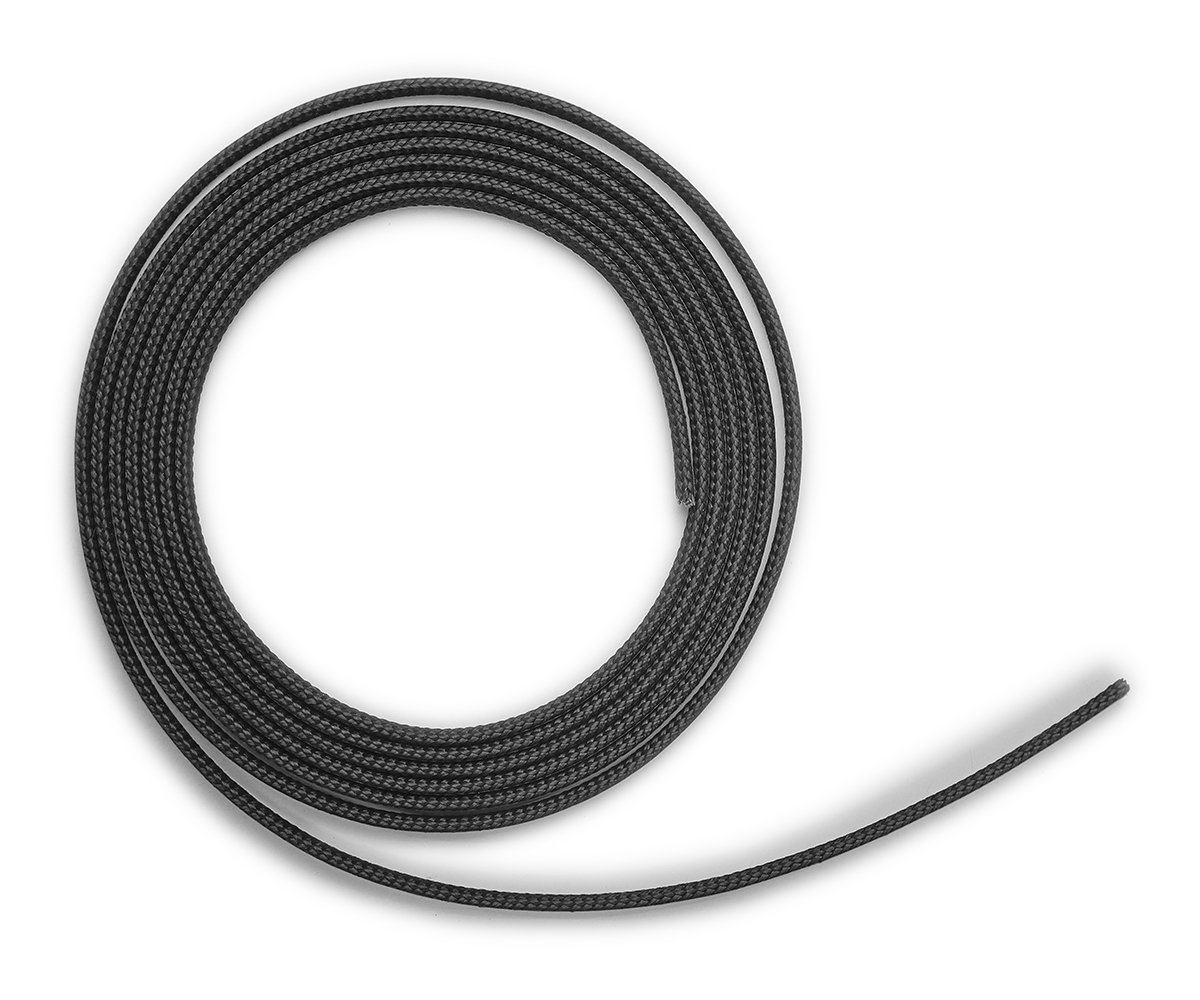

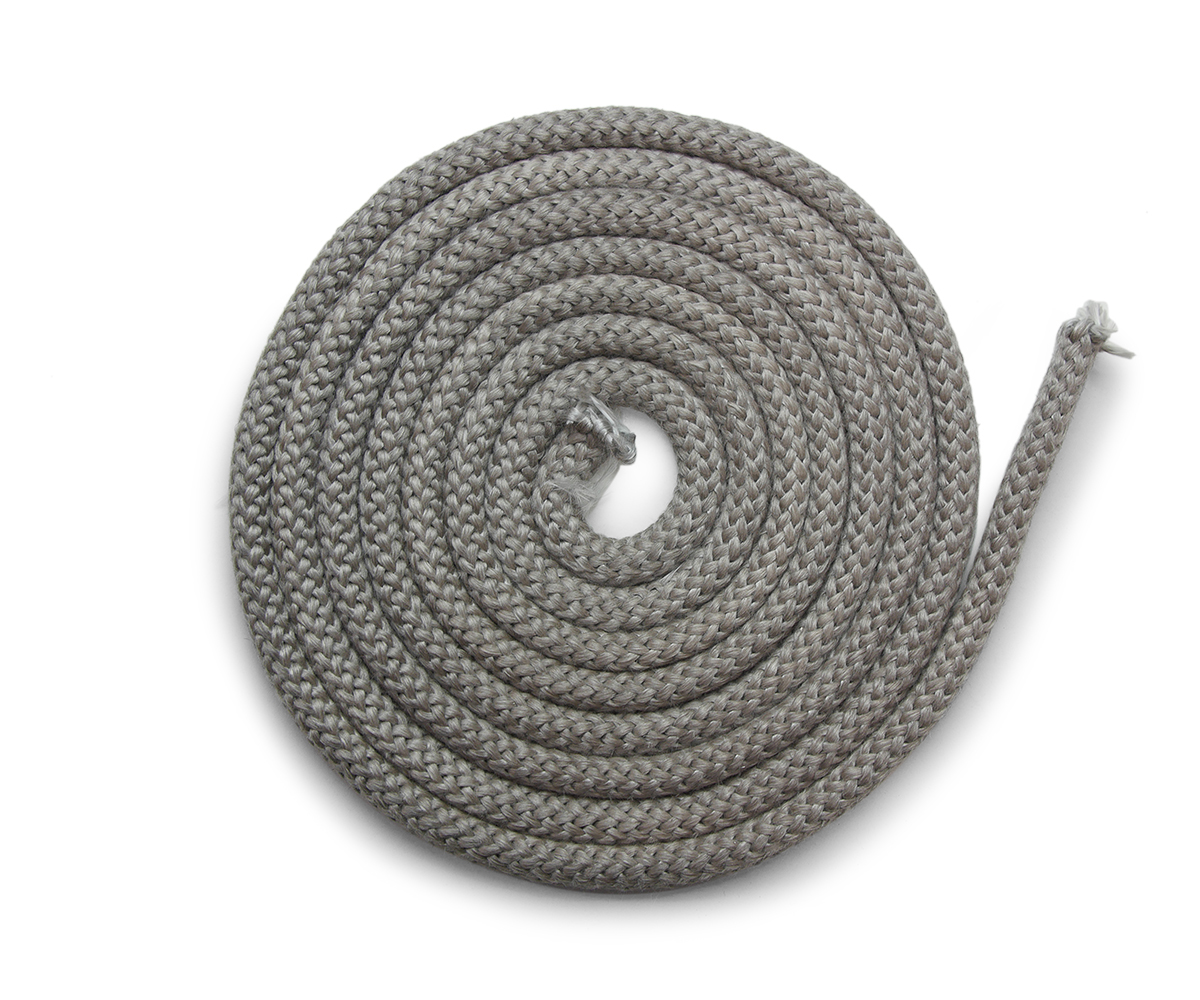

Türdichtung für den Kaminofen Wodtke Momo

• Wir empfehlen einen Kleber für die Montage, der durch punktuelles Auftragen, unterstützend wirken kann.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen.
• Als optisches Highlight bieten wir ebenfalls Dichtungshülsen an.

Wodtke Momo Türdichtung Eckdaten:

• Dichtschnur, Holzofenschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

Original Türgriff für den Kaminofen Wodtke Momo KK50-10 RW

• Passend für die Kamin-Ausführung Glas

Wodtke Momo KK50-10 RW Türgriff Eckdaten:

• Griff, Türklinke
• Maße (L) 110 mm
• Durchmesser 22 mm
• Material Glas
• Form rund
• matt
• Position 5.1 in der Explosionszeichnung

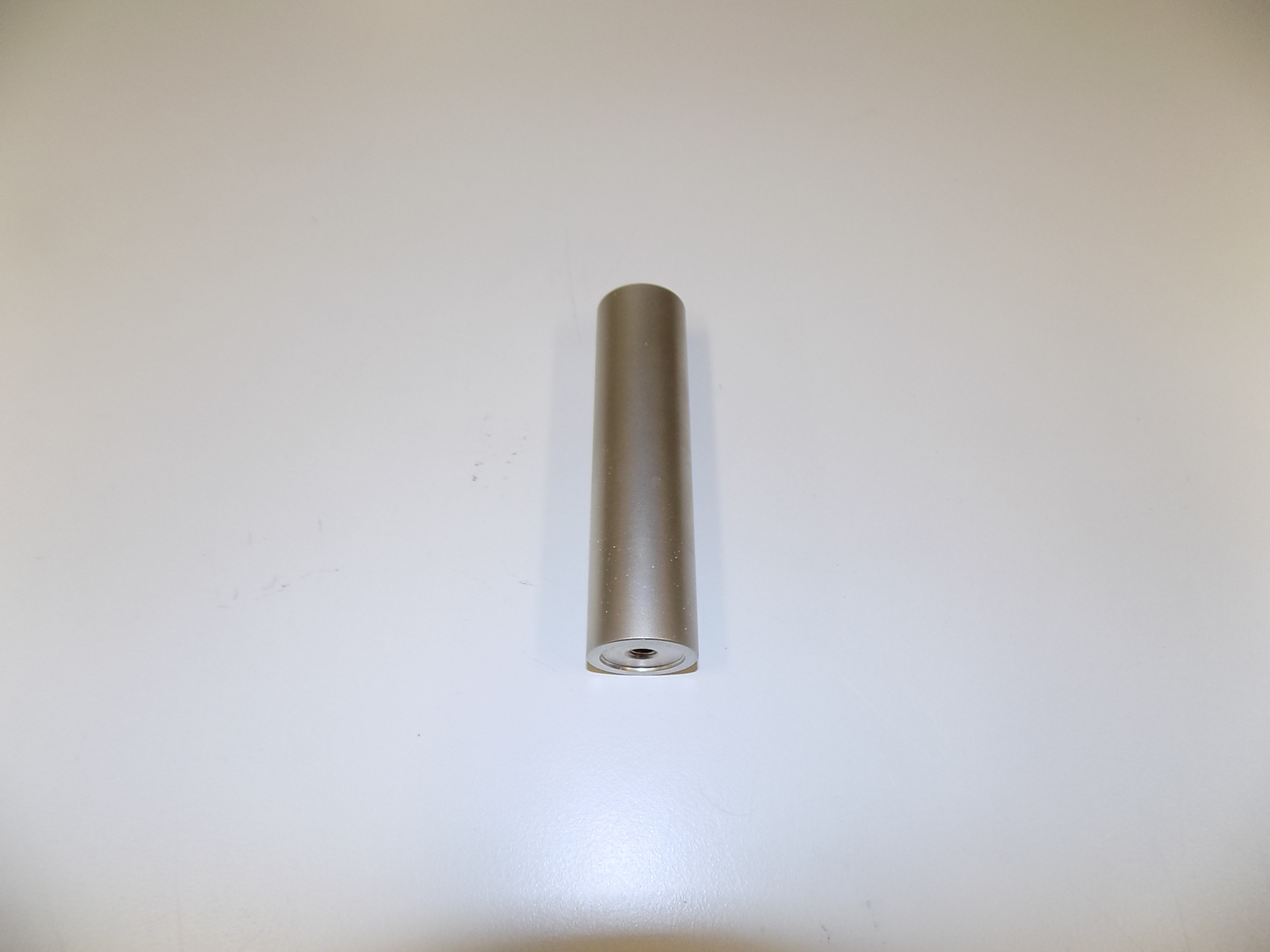

Original Türgriff für den Kaminofen Wodtke Momo

Wodtke Momo Türgriff Eckdaten:

• Griff, Türklinke
• Maße (L) 100 mm
• Durchmesser 25 mm
• Position 5.2 in der Explosionszeichnung

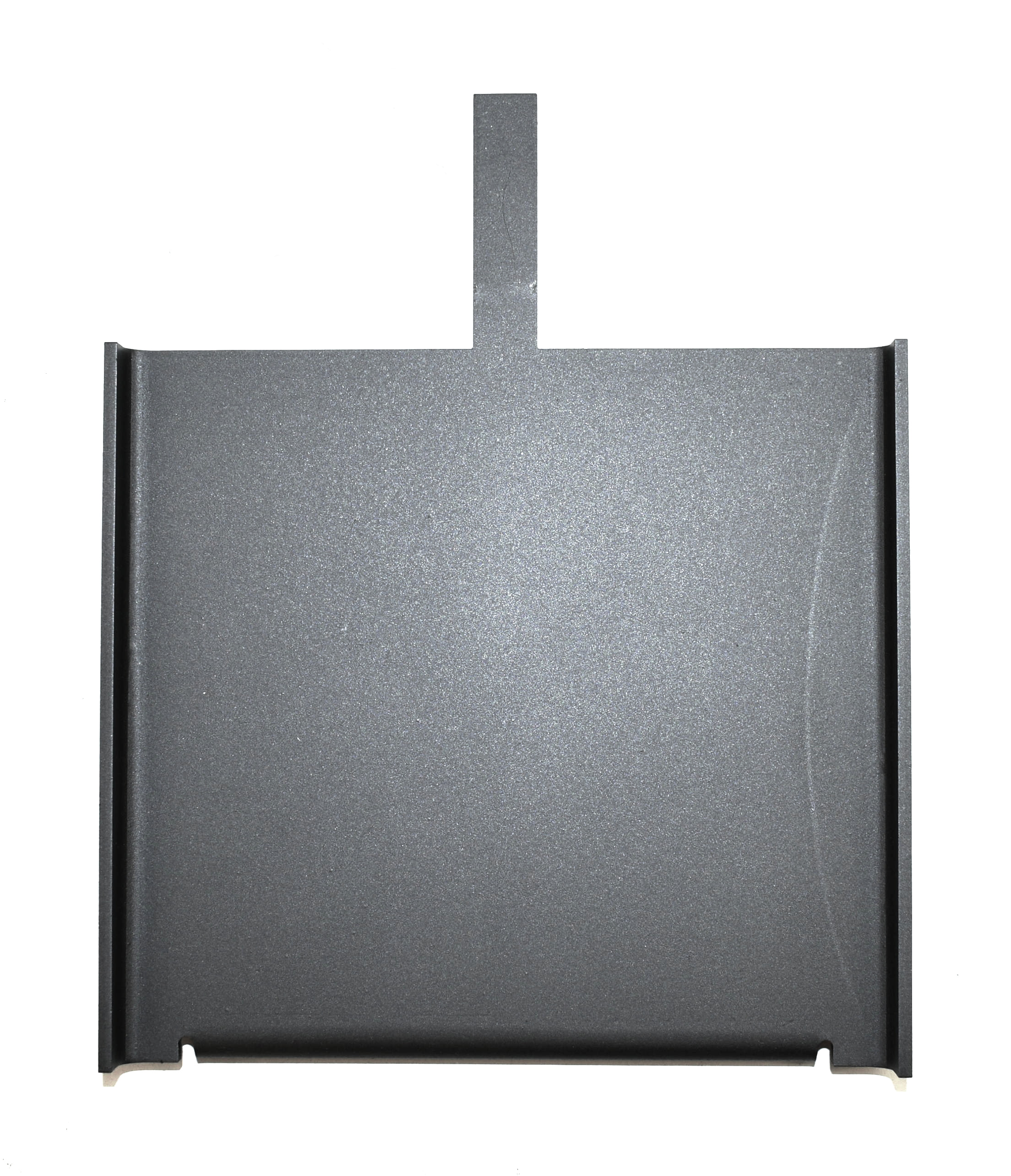

Original Zugumlenkung mittig links für den Kaminofen Wodtke Momo KK50-10 RW

Wodtke Momo KK50-10 RW Zugumlenkung mittig links Eckdaten:

• Rauchumlenkung, Flammenschild
• Material Stahl
• Position 21 in der Explosionszeichnung

Original Zugumlenkung mittig rechts für den Kaminofen Wodtke Momo KK50-10 RW

Wodtke Momo KK50-10 RW Zugumlenkung mittig rechts Eckdaten:

• Umlenkung, Flammenschild
• Material Stahl
• Position 16 in der Explosionszeichnung

Original Zugumlenkung oben links für den Kaminofen Wodtke Momo KK50-10 RW

Wodtke Momo KK50-10 RW Zugumlenkung oben links Eckdaten:

• Umlenkung, Flammenschild
• Maße (B/L/H) 120 mm x 150 mm x 30 mm
• Material Vermiculite
• Position 18 in der Explosionszeichnung

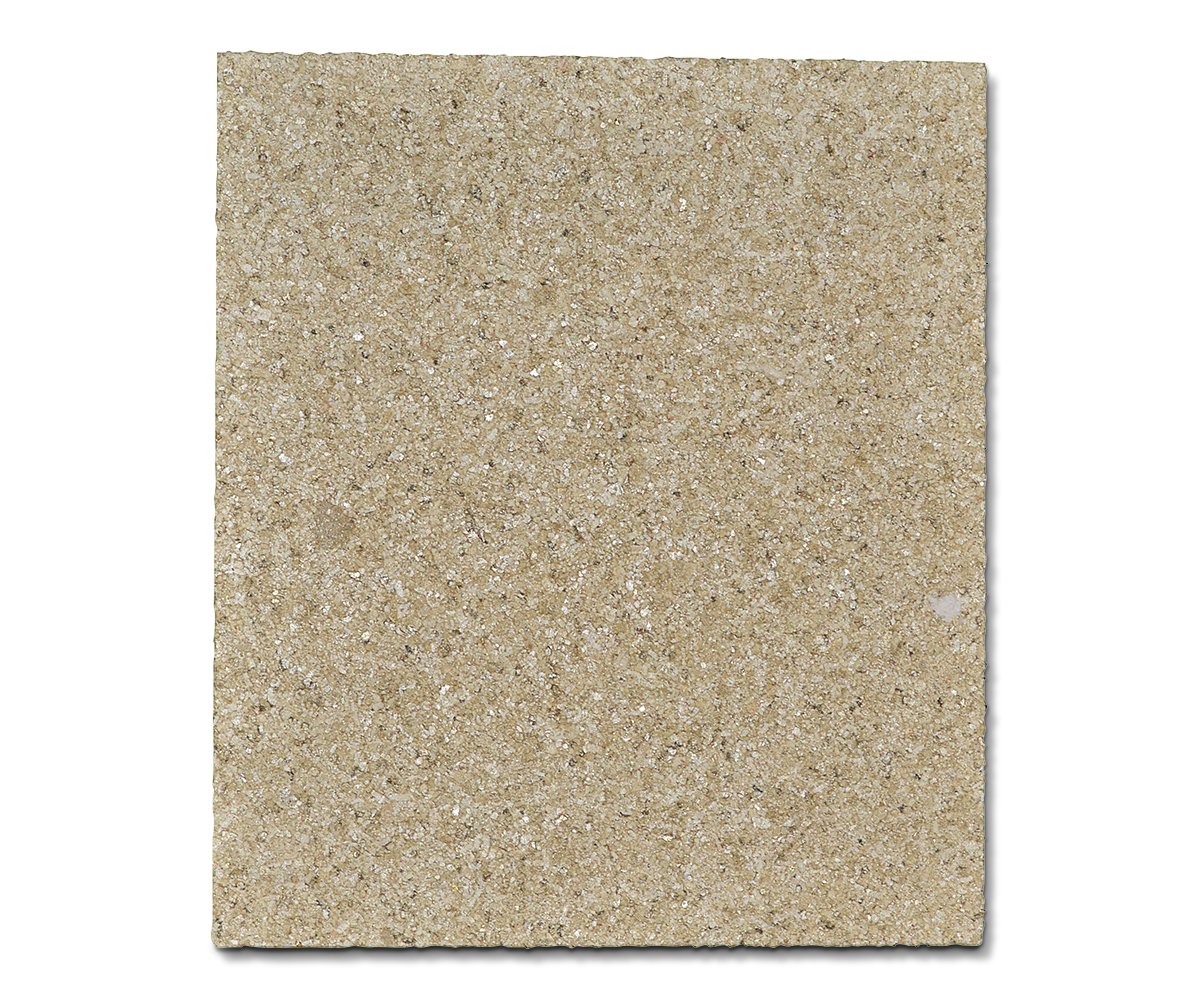

Original Zugumlenkung oben mittig für den Kaminofen Wodtke Momo KK50-10 RW

Wodtke Momo KK50-10 RW Zugumlenkung oben mittig Eckdaten:

• Prallplatte, Flammenschild
• Maße (B/L/H) 150 mm x 130 mm x 30 mm
• Material Vermiculite
• Position 17 in der Explosionszeichnung

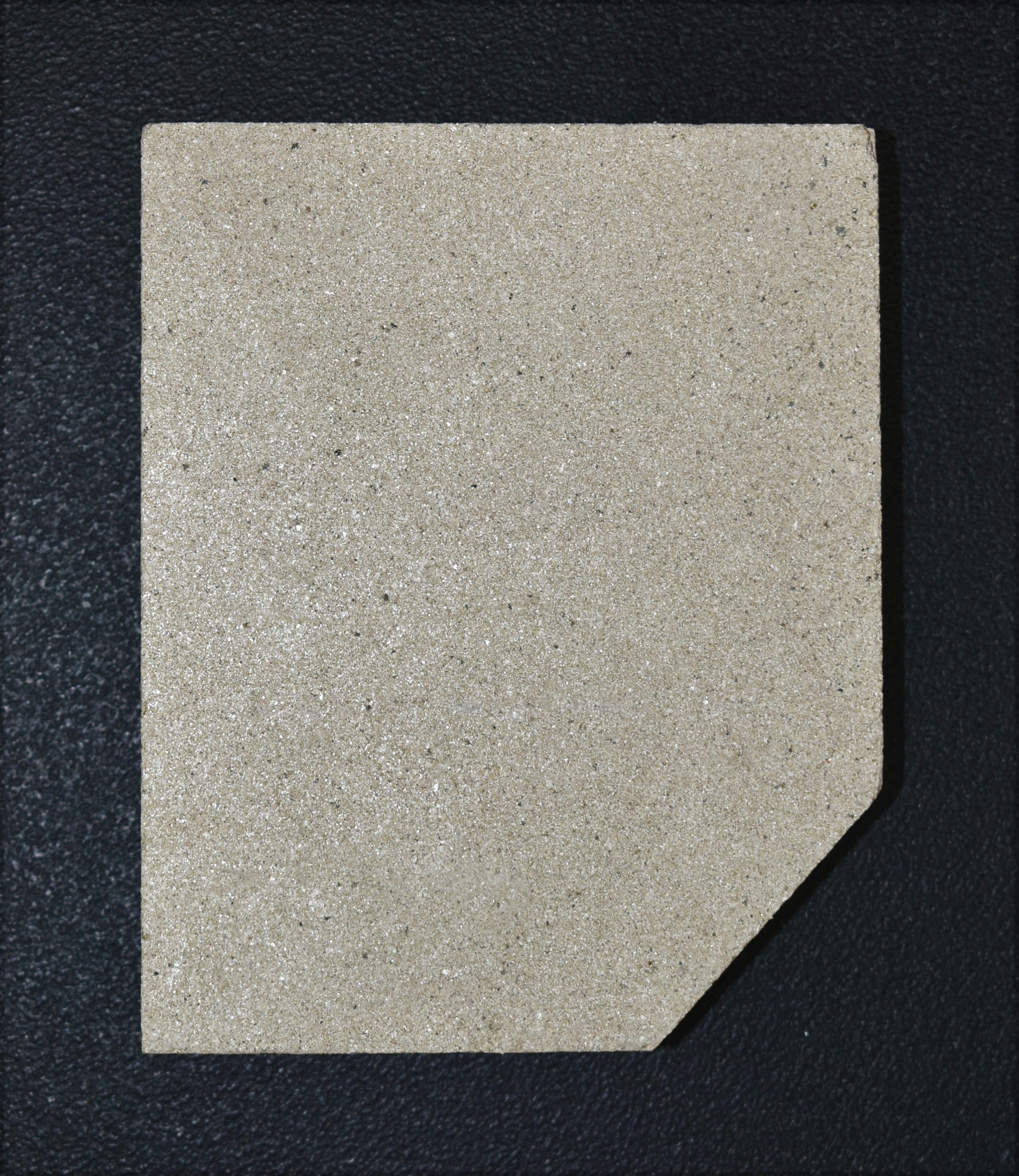

Original Zugumlenkung oben rechts für den Kaminofen Wodtke Momo

Wodtke Momo Zugumlenkung oben rechts Eckdaten:

• Prallplatte, Flammenschild
• Material Vermiculite
• Position 18 in der Explosionszeichnung

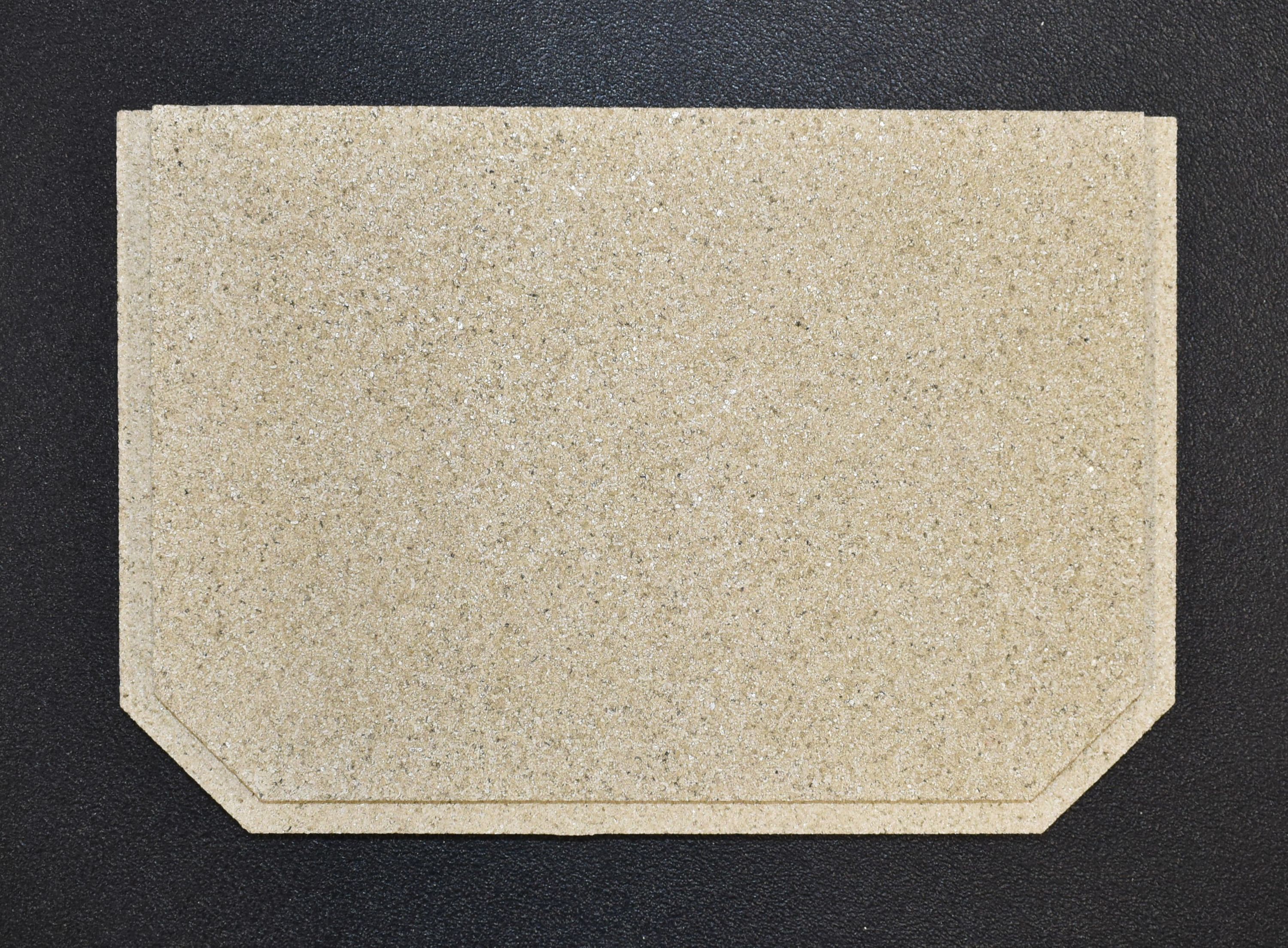

Original Zugumlenkung unten für den Kaminofen Wodtke Momo KK50-10 RW

Wodtke Momo KK50-10 RW Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Maße (B/L/H) 224 mm x 328 mm x 30 mm
• Material Vermiculite
