Ersatzteile für Wodtke Dave air+ Kaminofen

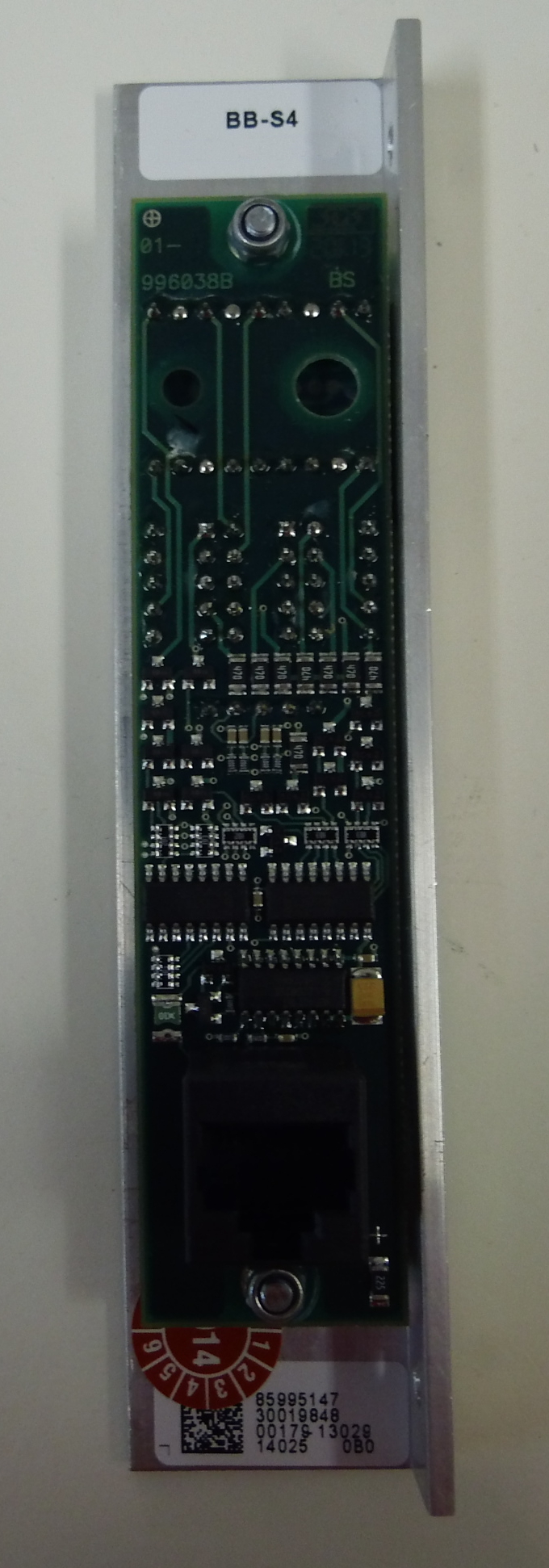

Original Bedieneinheit für den Pelletofen Wodtke Dave air+

Wodtke Dave air+ Bedieneinheit Eckdaten:

• Display, Bedienoberfläche
• Maße (B/L) 30 mm mm x 140 mm mm
• BB-S4
• ohne Kabel

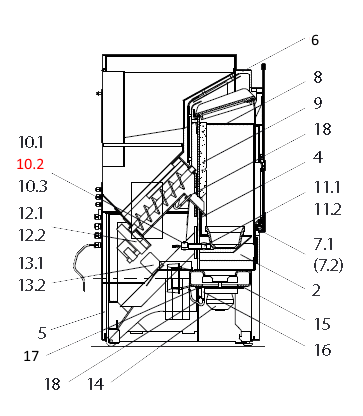

• Position 19.1 in der Explosionszeichnung

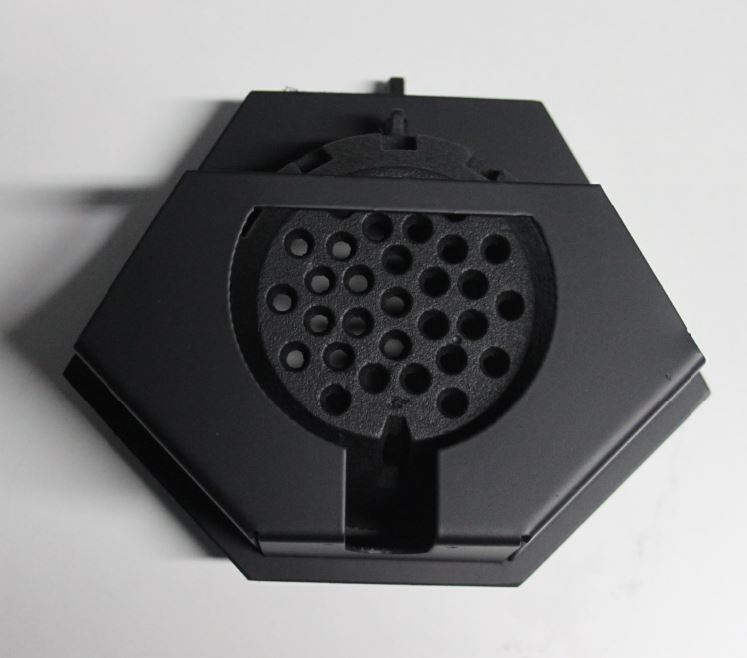

Original Brennertopf für den Pelletofen Wodtke Dave air+ PO 04.5-11 E

Wodtke Dave air+ PO 04.5-11 E Brennertopf Eckdaten:

• Brennerschale, Verbrennungsmulde
• Maße (B/L/H) 160 mm x 195 mm x 88 mm
• Material Guss
• Durchmesser unten 70 mm, Durchmesser oben 142mm
• mit integrierter Halterung
• Position 7.1 in der Explosionszeichnung

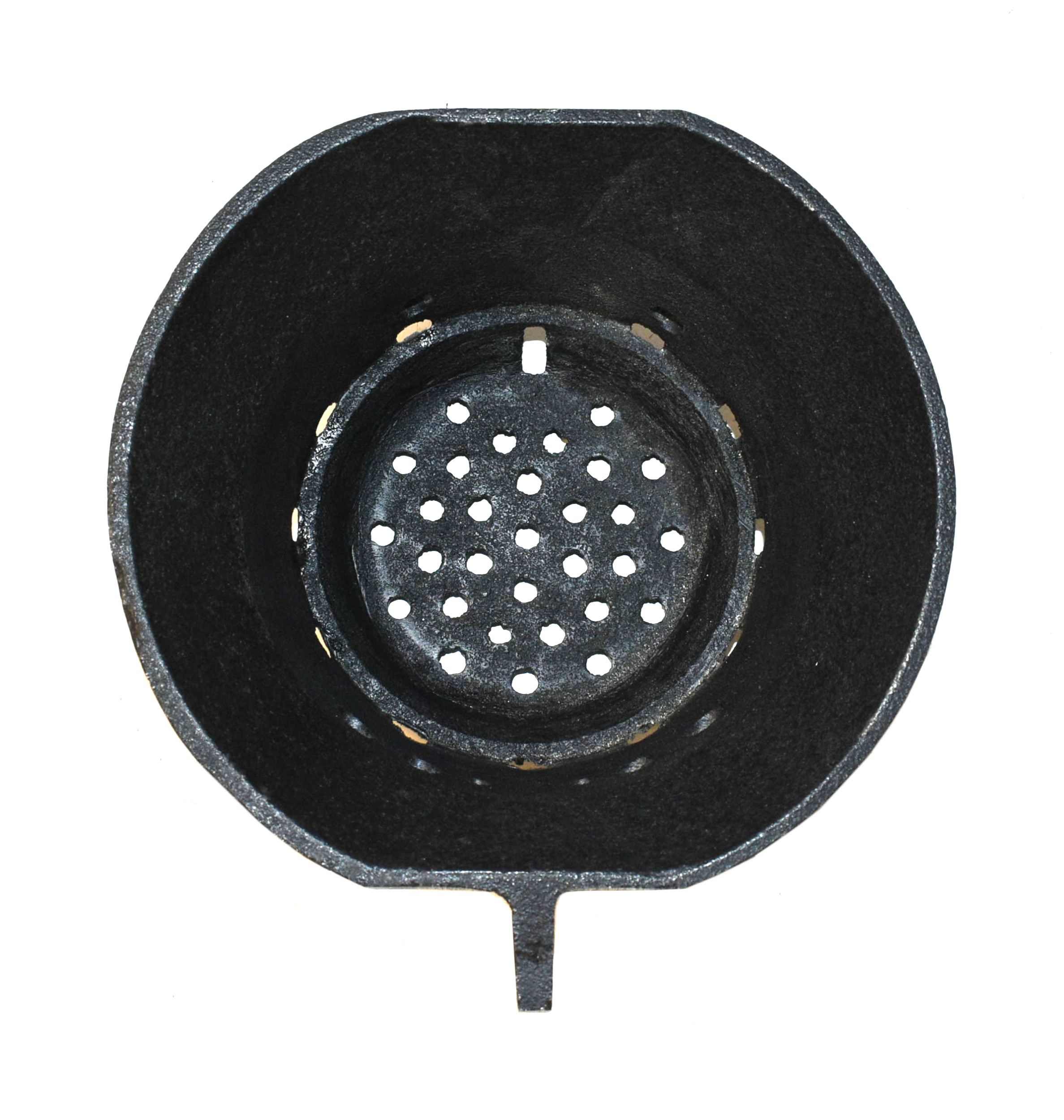

Original Brennertopf ohne Auflage für den Pelletofen Wodtke Dave air+

• ab Fertig.-Nr. 708 978

Wodtke Dave air+ Brennertopf Eckdaten:

• Verbrennungsmulde, Brennermulde
• Maße (B/L/H) 141 mm x 150 mm x 76 mm
• Material Guss
• ohne Auflage / Halterung
• Position 7.2 in der Explosionszeichnung

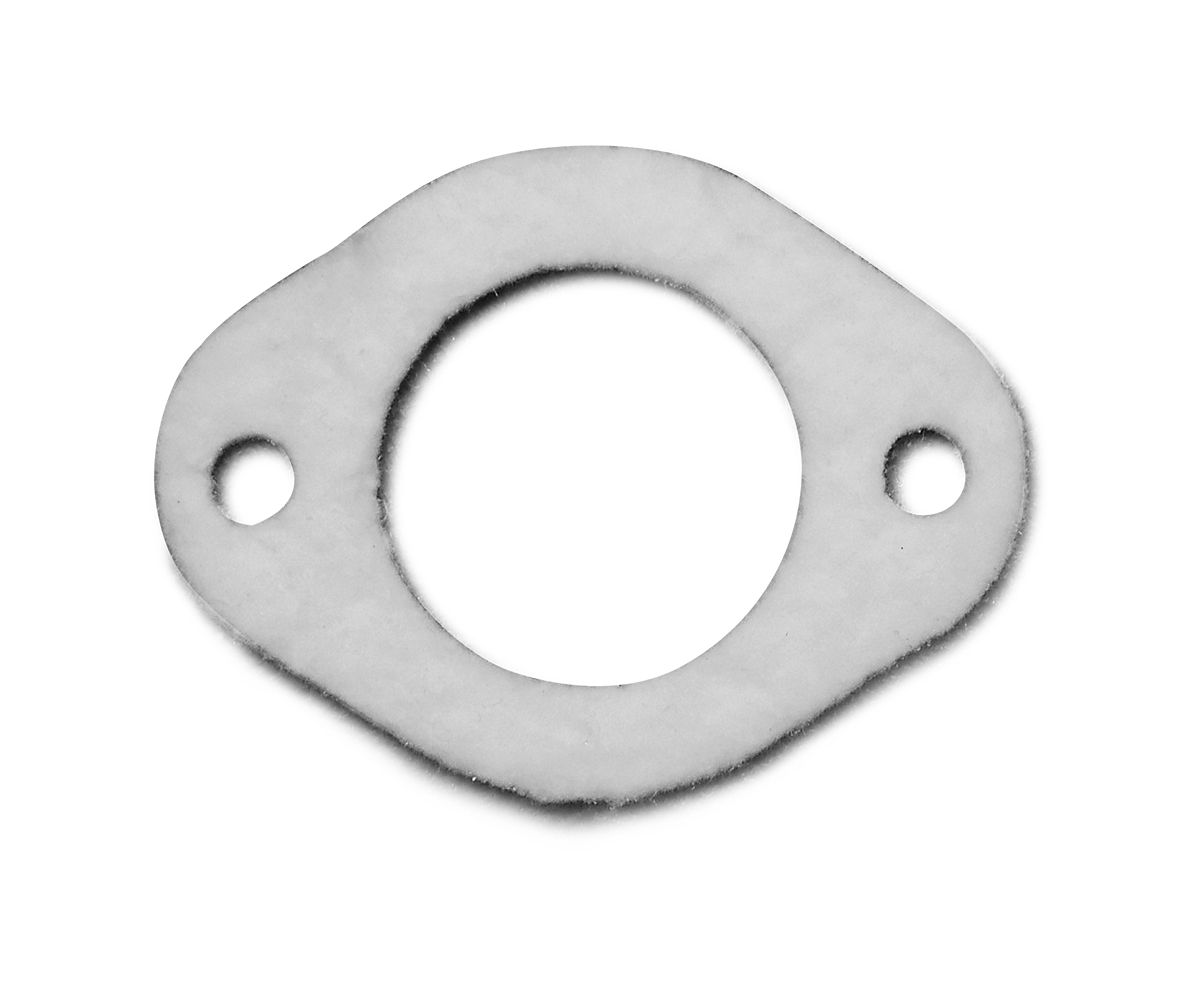

Original Dichtung für Fühlerhülse für den Pelletofen Wodtke Dave air+ PO 04.5-11 E

Wodtke Dave air+ PO 04.5-11 E Dichtung für Fühlerhülse Eckdaten:

• Dichtband, Dichtungsband

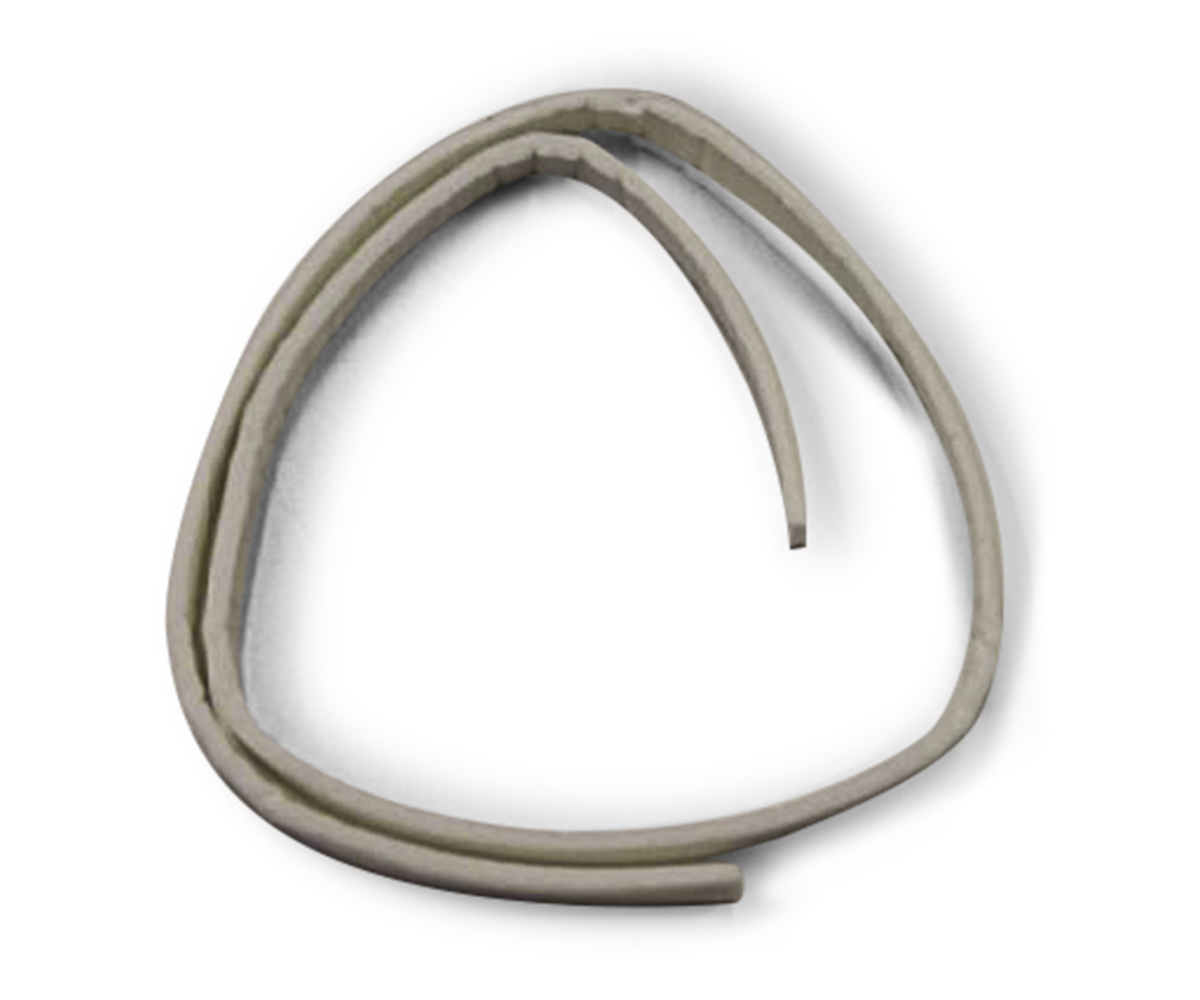

Original Dichtung für Lüftermotor für den Pelletofen Wodtke Dave air+ PO 04.5-11 E

Wodtke Dave air+ PO 04.5-11 E Dichtung für Lüftermotor Eckdaten:

• Dichtschnur, Dichtungsschnur
• Maße (B/H) 10 mm x 4 mm
• Länge 56 cm

Original Feuerraumtür für den Pelletofen Wodtke Dave air+

Wodtke Dave air+ Feuerraumtür Eckdaten:

• Ofentür, Tür vor dem Feuerraum
• mit Dichtung
• ohne Sichtscheibe
• schwarz lackiert
• Position 1.1 in der Explosionszeichnung

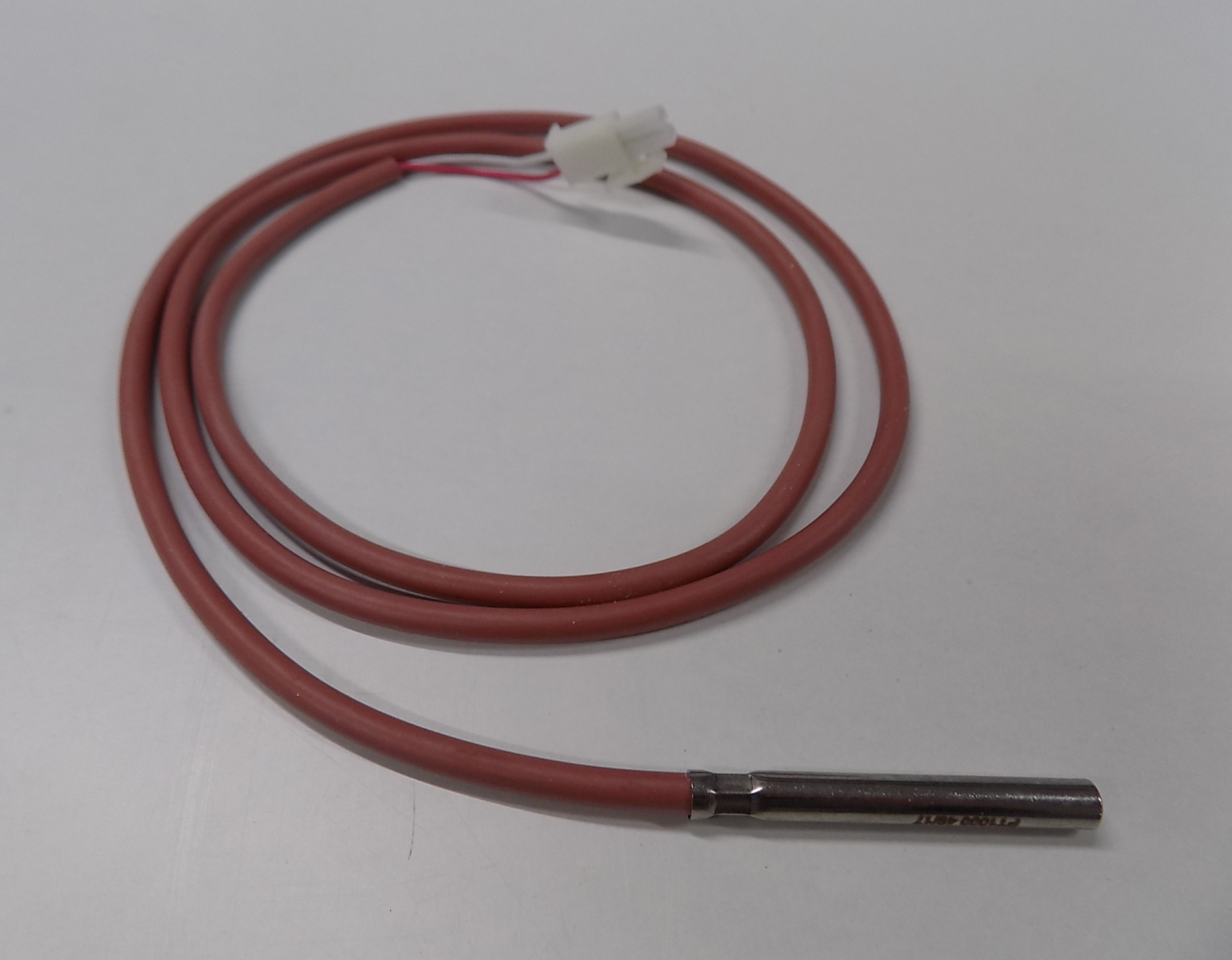

Original Temperaturfühler für den Pelletofen Wodtke Dave air+ PO 04.5-11 E

Wodtke Dave air+ PO 04.5-11 E Temperaturfühler Eckdaten:

• Temperatursensor, Temperaturmesser
• Länge 1,08 m
• PT1000 Fühler
• verwendbar als Temperaturfühler für Pelletrutsche (TP) oder Rauchgasgebläse (TR)
• Position 15 in der Explosionszeichnung

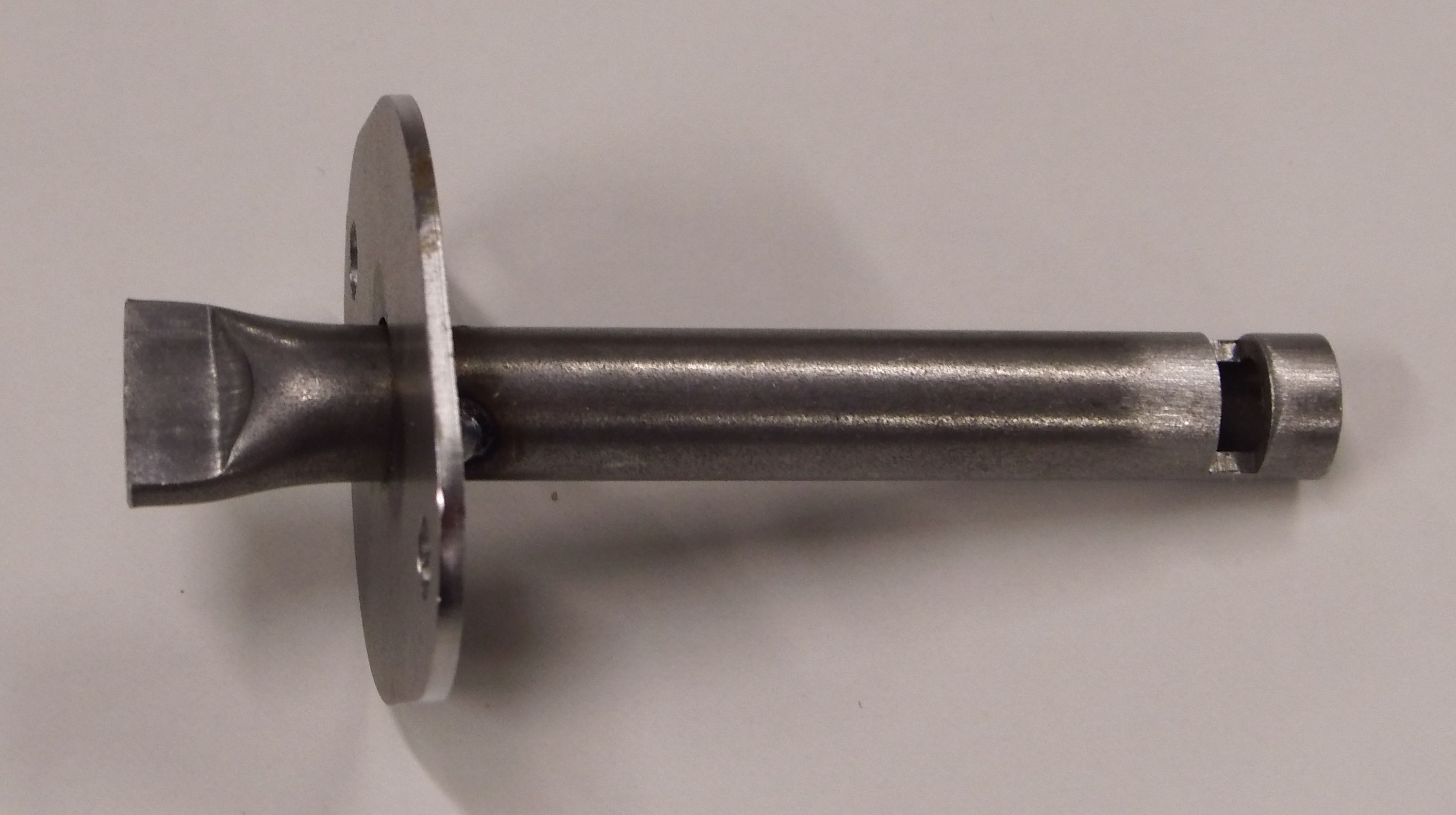

Original Fühlerhülse für den Pelletofen Wodtke Dave air+

• Kurz, für Rauchgas

Wodtke Dave air+ Fühlerhülse Eckdaten:

• Hülse, Kapsel
• Maße (B/L) 52 mm x 80 mm
• Durchmesser 10 mm
• Position 13 in der Explosionszeichnung

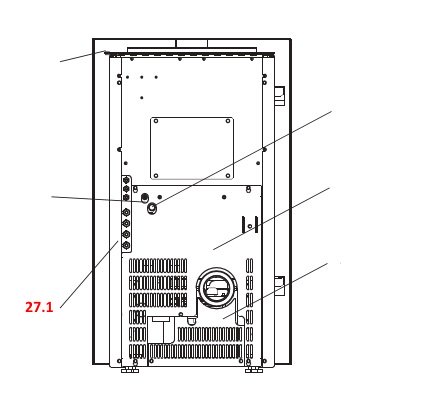

Original Hauptplatine P1 für den Pelletofen Wodtke Dave air+

• ACHTUNG: die Hauptplatine gibt es in verschiedenen Ausführungen!

Wodtke Dave air+ Hauptplatine Eckdaten:

• Mainboard, Motherboard
• Programm P1
• 2 - 6 kW
• HP-S4
• Position 27.1 in der Explosionszeichnung

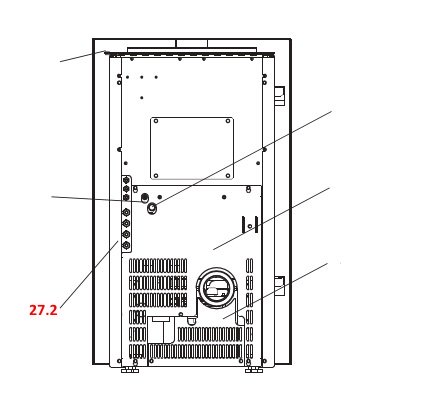

Original Hauptplatine P4 für den Pelletofen Wodtke Dave air+ PO 04.5-11 E

• ACHTUNG: die Hauptplatine gibt es in verschiedenen Ausführungen!

Wodtke Dave air+ PO 04.5-11 E Hauptplatine Eckdaten:

• Platine, Mainboard
• 2 - 8 kW
• HP-S4
• Programm P4
• Position 27,2 in der Explosionszeichnung

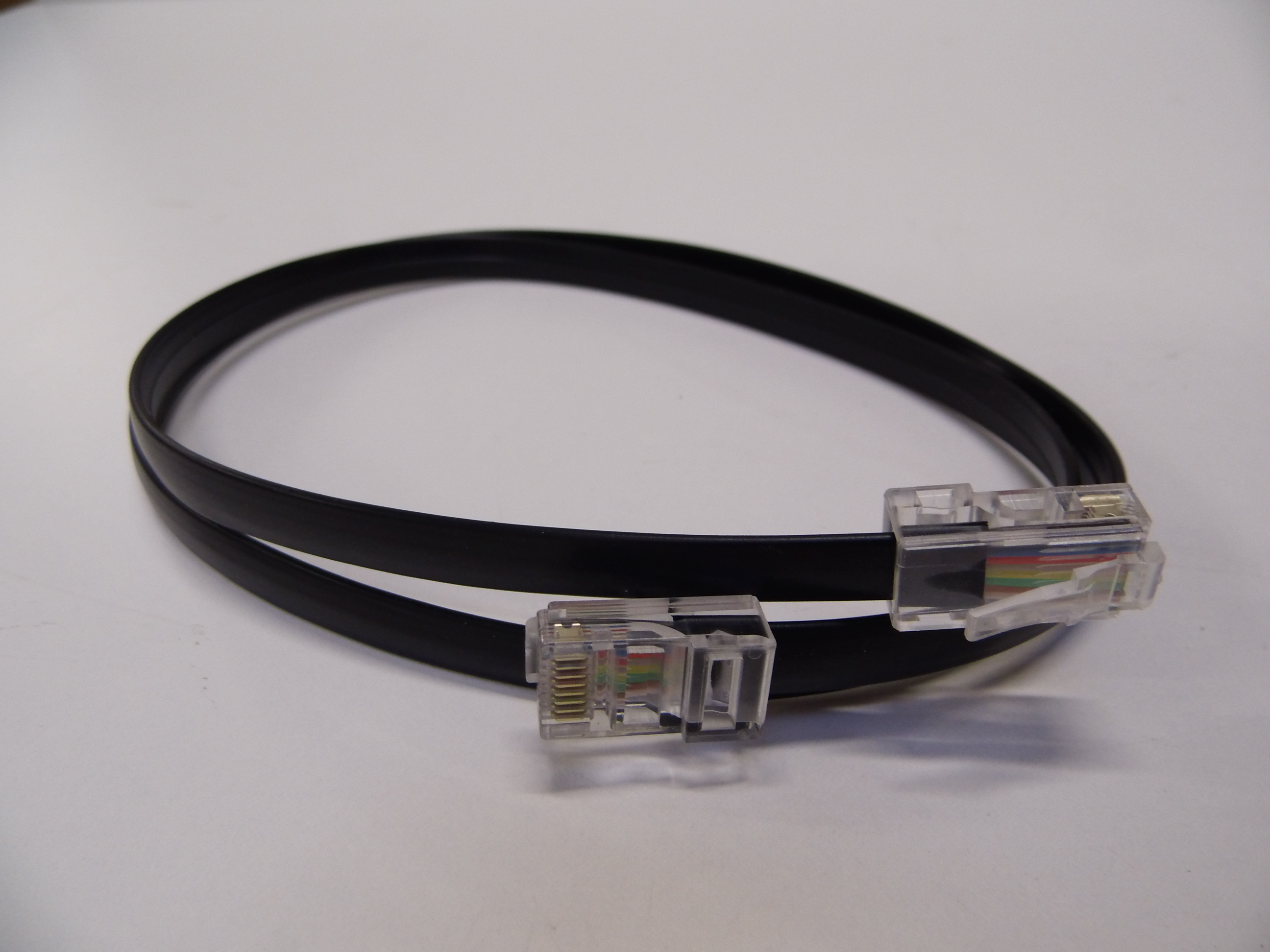

Original Kabel für Bedienboard für den Pelletofen Wodtke Dave air+ PO 04.5-11 E

• für S3/S4

Wodtke Dave air+ PO 04.5-11 E Kabel für Bedienboard Eckdaten:

• Leitung, Schnur
• Länge 8,00 m

Original Luftmengensensor für den Pelletofen Wodtke Dave air+ PO 04.5-11 E

• S4 Steuerung als Grundlage

Wodtke Dave air+ PO 04.5-11 E Luftmengensensor Eckdaten:

• Luftmengenmesser, Luftmassenmesser
• Maße (B/L/H) 95 mm x 50 mm x 20 mm
• Position 12.1 in der Explosionszeichnung

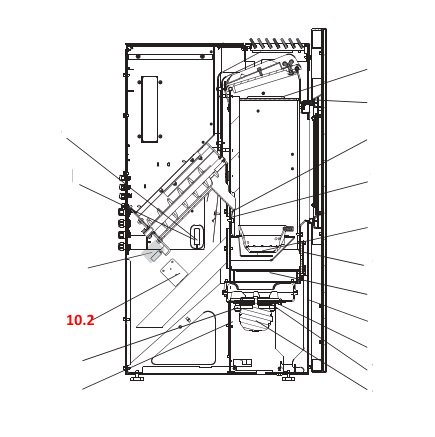

Original Kabel für Luftmengensensor für den Pelletofen Wodtke Dave air+

Wodtke Dave air+ Kabel für Luftmengensensor Eckdaten:

• Leitung, Schnur
• ab Steuerung S3
• Position 10.2 in der Explosionszeichnung

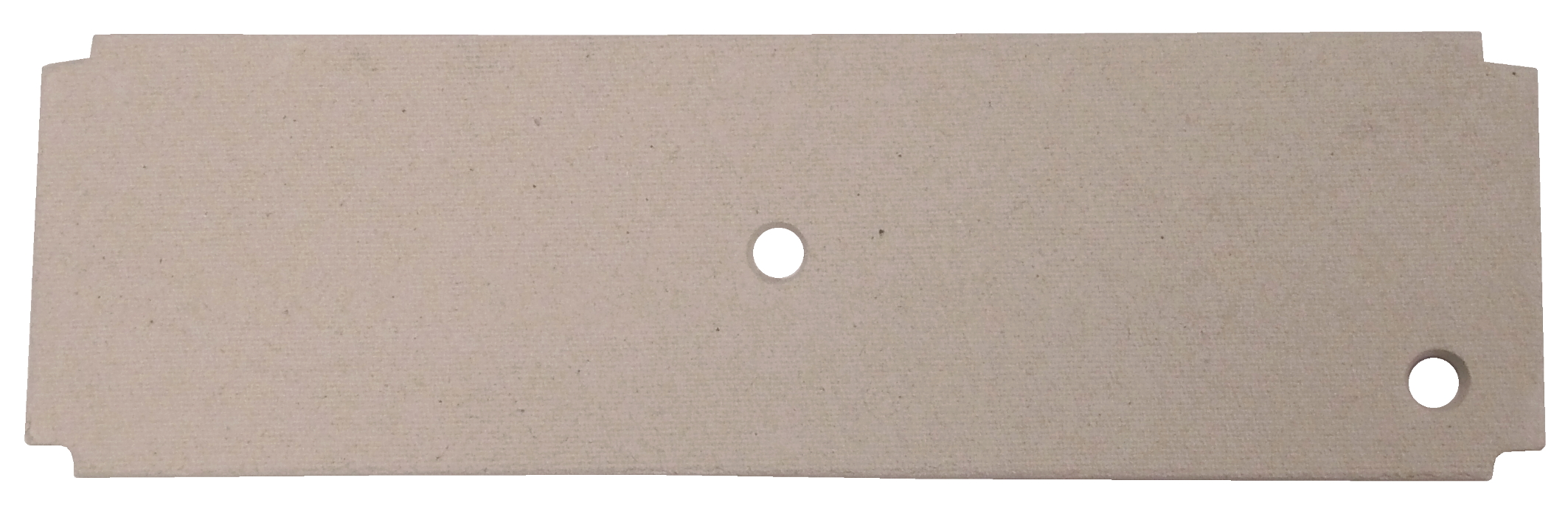

Original Revisionsdichtung für den Pelletofen Wodtke Dave air+ PO 04.5-11 E

Wodtke Dave air+ PO 04.5-11 E Revisionsdichtung Eckdaten:

• Revisionsdeckeldichtung, Putzdeckeldichtung
• Maße (B/L/H) 390 mm x 90 mm x 5 mm

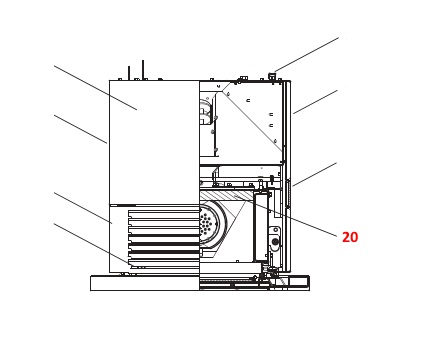

Original Rückwandstein für den Pelletofen Wodtke Dave air+

Wodtke Dave air+ Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Position 20 in der Explosionszeichnung

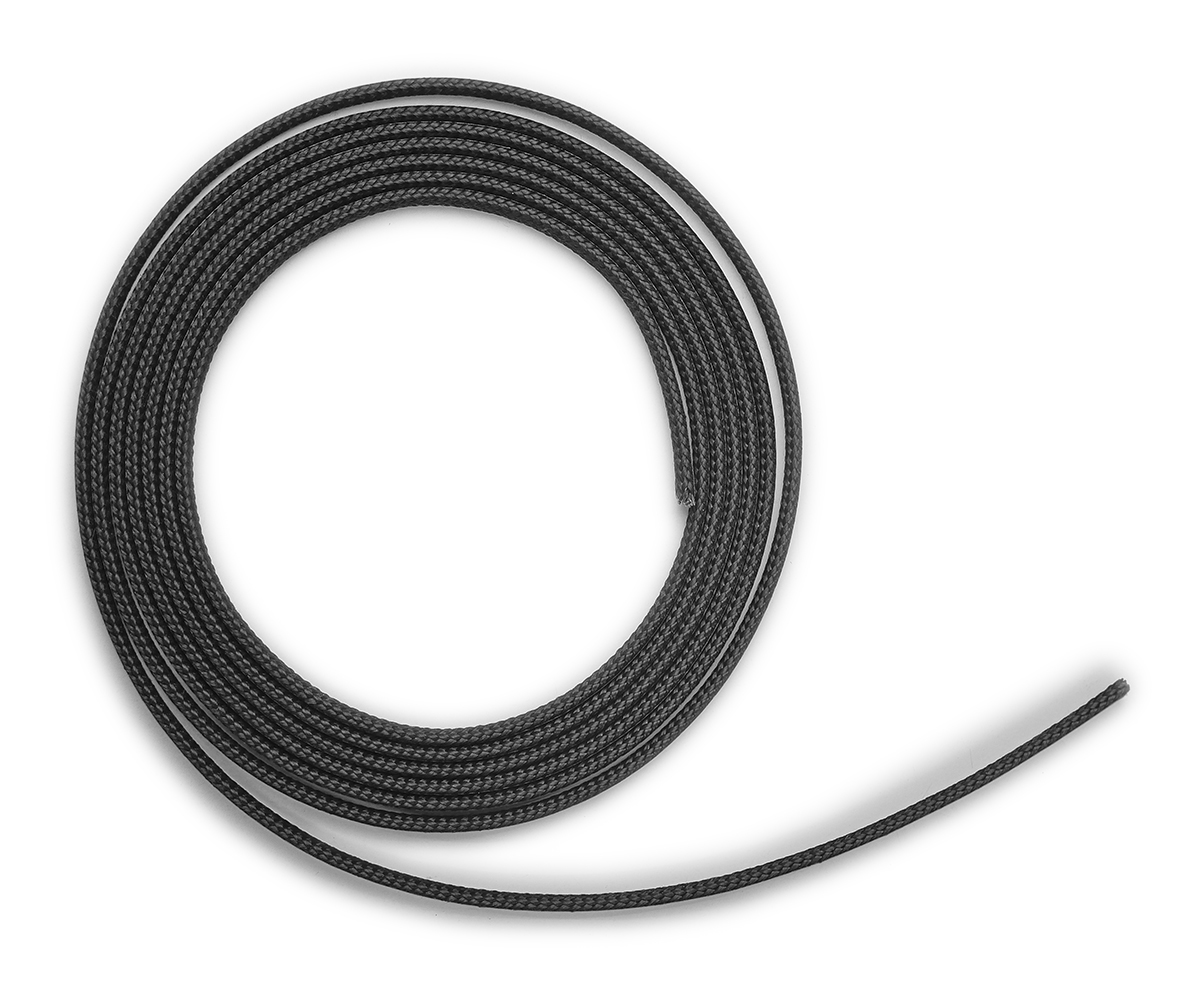

Scheibendichtung für den Pelletofen Wodtke Dave air+ PO 04.5-11 E

Wodtke Dave air+ PO 04.5-11 E Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 3,00 m
• selbstklebend

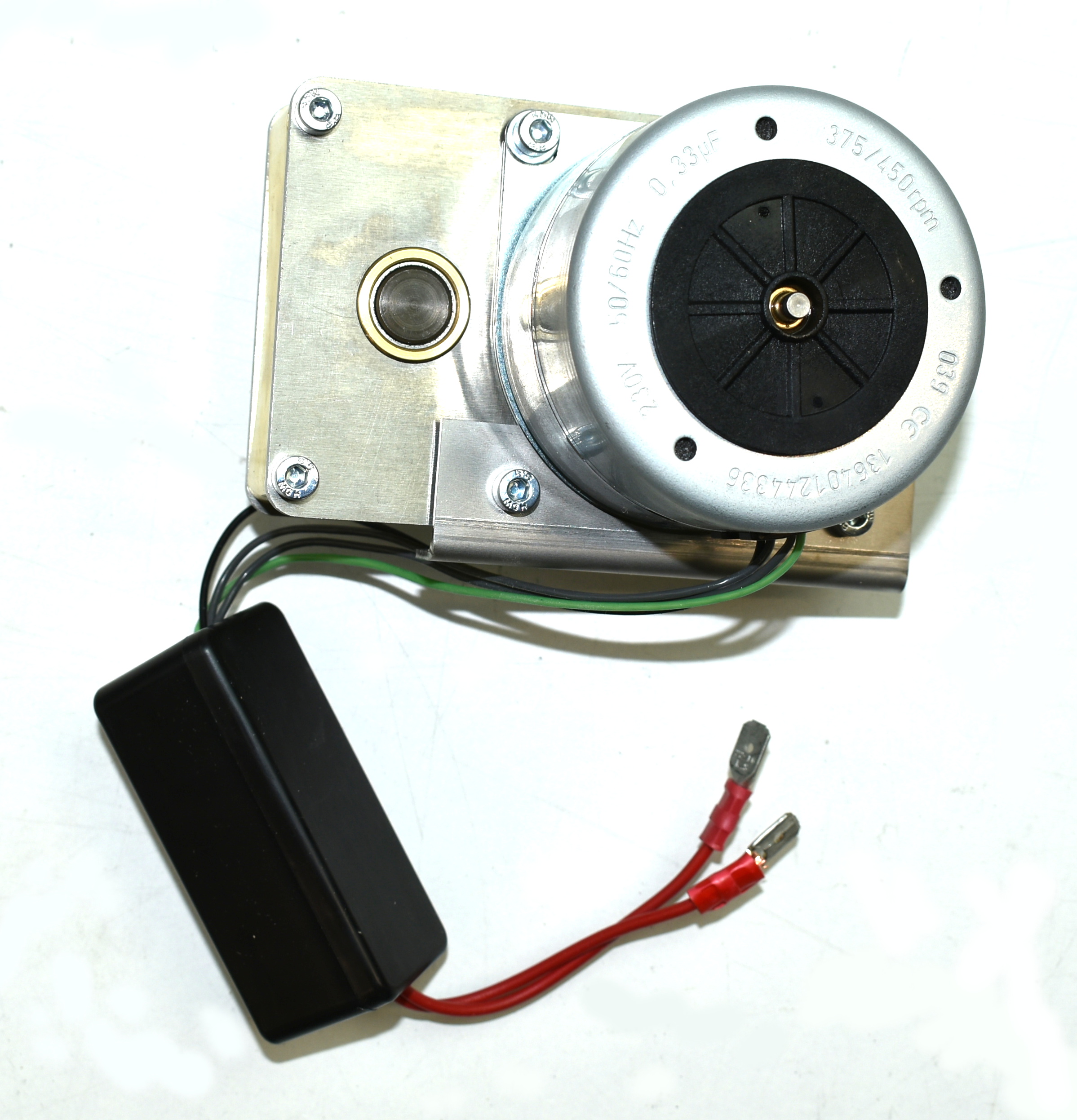

Original Schneckenmotor für den Pelletofen Wodtke Dave air+

• ab Steuerung S3

Wodtke Dave air+ Schneckenmotor Eckdaten:

• Förderschneckenmotor, Schneckengetriebe
• N100
• Position 9.1 in der Explosionszeichnung

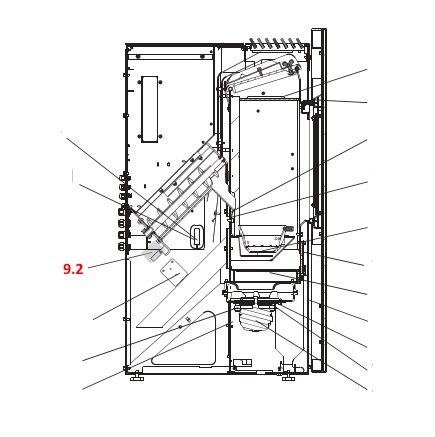

Original Kabel für Schneckenmotor für den Pelletofen Wodtke Dave air+

Wodtke Dave air+ Kabel für Schneckenmotor Eckdaten:

• Leitung, Schnur
• ab Steuerung S3
• Position 9.2 in der Explosionszeichnung

Original Sichtscheibe flach für den Pelletofen Wodtke Dave air+

Wodtke Dave air+ Sichtscheibe Eckdaten:

• Kaminglas, Scheibe
• Material Glas
• Form flach
• hitzebeständig
• Position 2.1 in der Explosionszeichnung

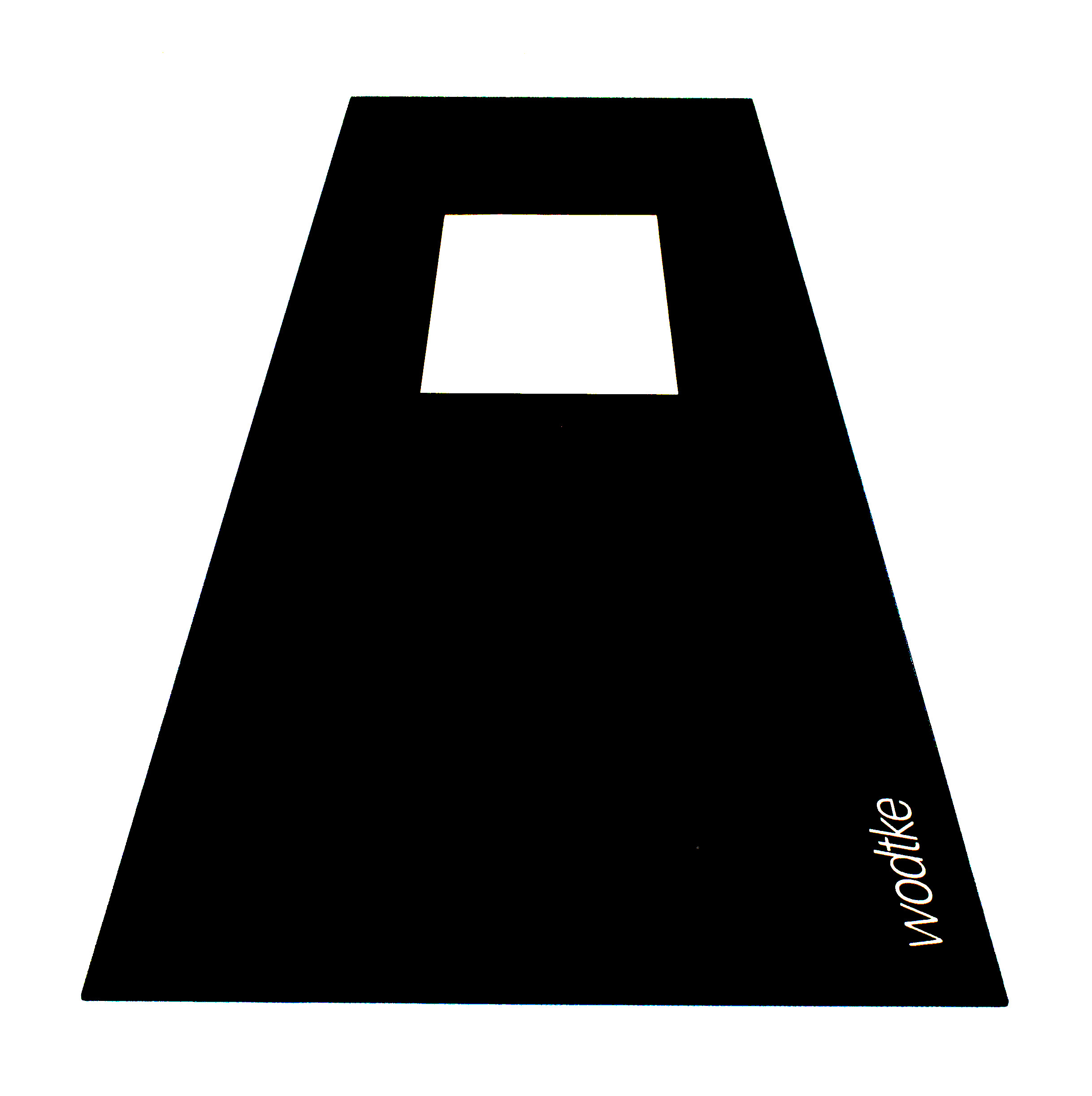

Original Sichtscheibe schwarz für den Pelletofen Wodtke Dave air+ PO 04.5-11 E

Wodtke Dave air+ PO 04.5-11 E Sichtscheibe Eckdaten:

• Kaminglas, Schauglas
• Maße (B/L/H) 357 mm x 945 mm x 5 mm
• Farbe schwarz
• Position 1.2 in der Explosionszeichnung

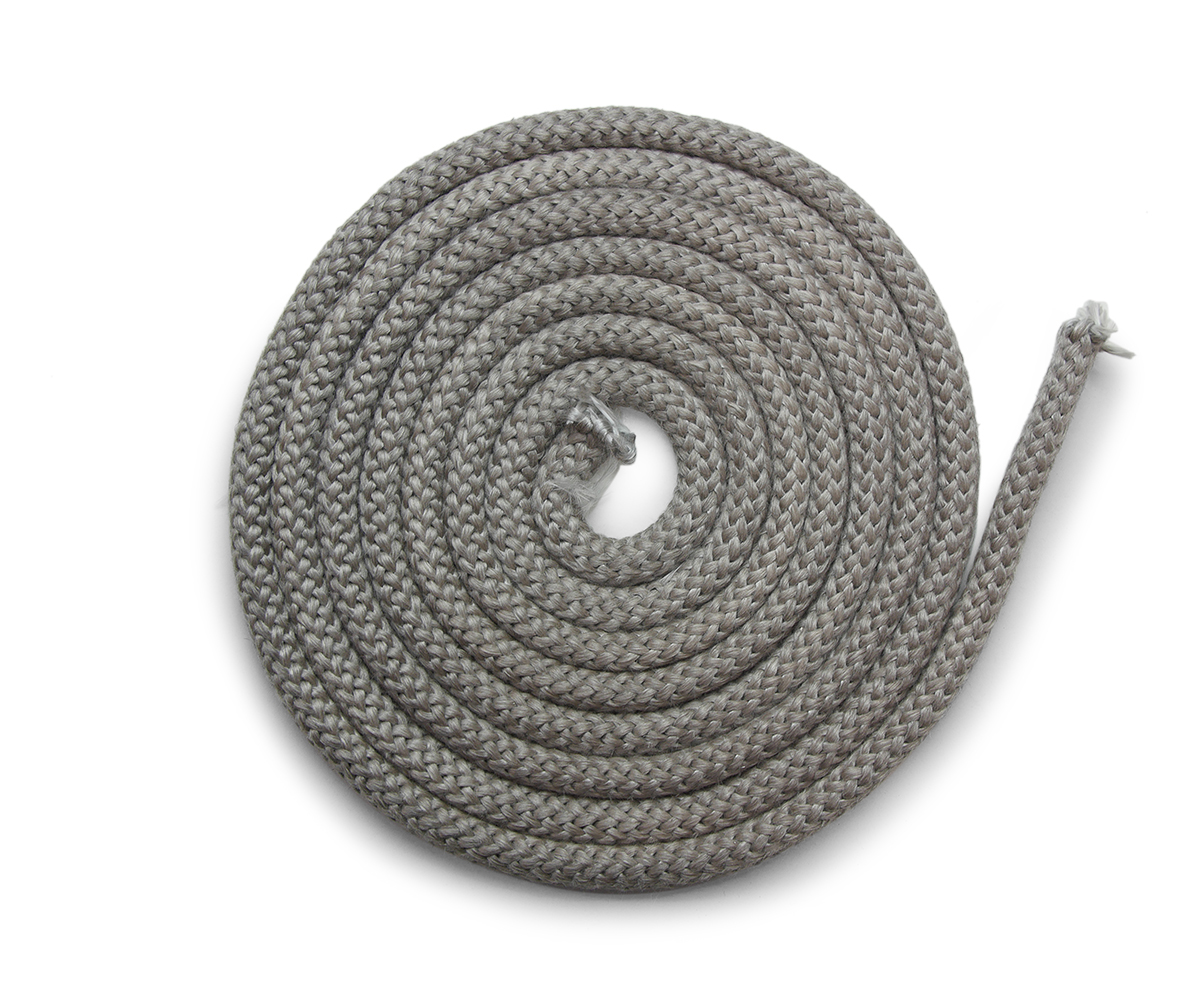

Türdichtung für den Pelletofen Wodtke Dave air+

• Wir empfehlen einen Kleber für die Montage, der durch punktuelles Auftragen, unterstützend wirken kann.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen.
• Als optisches Highlight bieten wir ebenfalls Dichtungshülsen an.

Wodtke Dave air+ Türdichtung Eckdaten:

• Türband, Holzofenschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

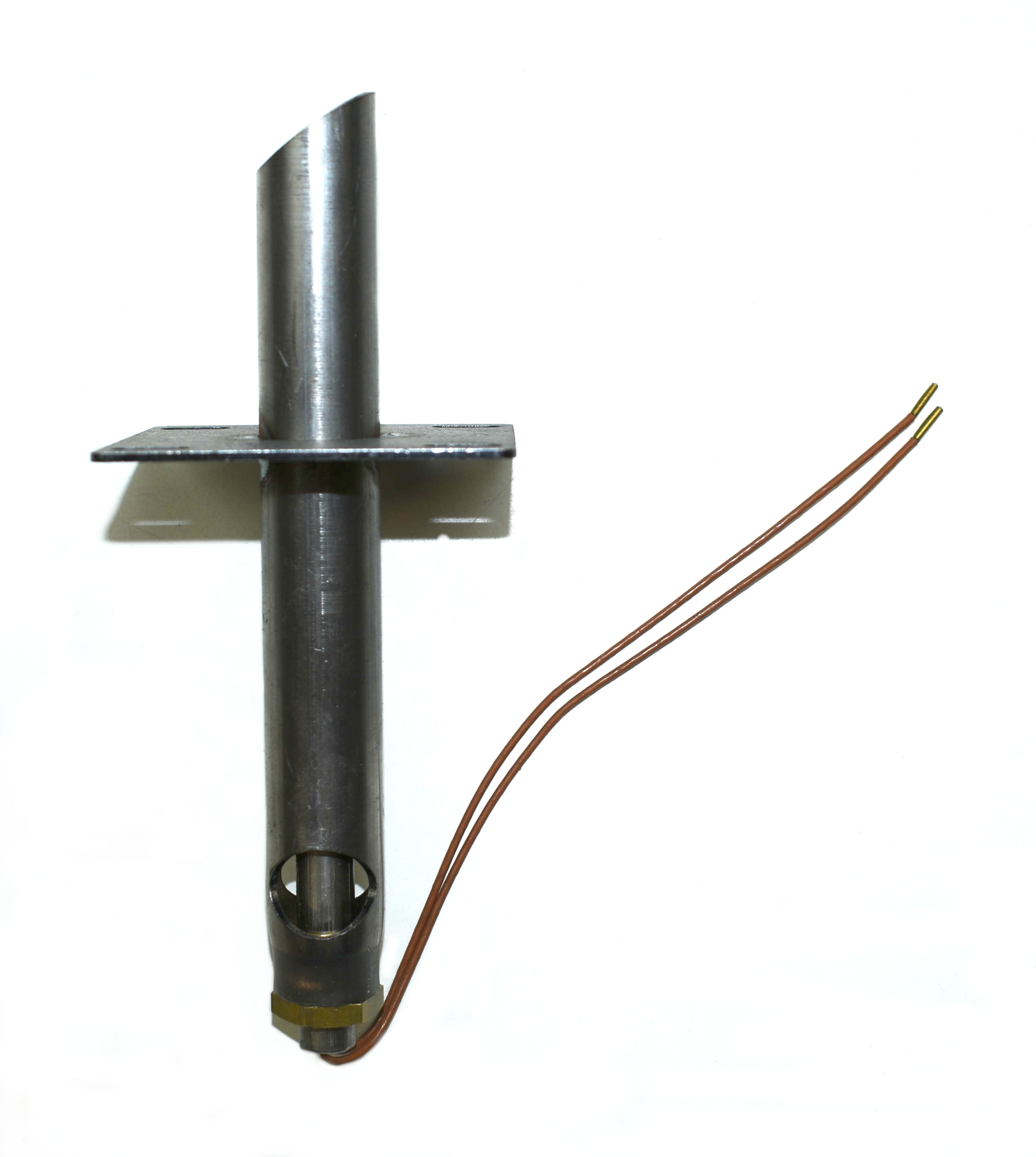

Original Zündung für den Pelletofen Wodtke Dave air+

Wodtke Dave air+ Zündung Eckdaten:

• Zündelement, Glühstab
• Maße (B/L/H) 65 mm x 160 mm x 65 mm
• Position 5.1 in der Explosionszeichnung

Original Zündkabel für den Pelletofen Wodtke Dave air+

• Zündkabel wird ohne Sicherung geliefert, bitte separat dazu bestellen, falls erforderlich

Wodtke Dave air+ Zündkabel Eckdaten:

• Kabel, Zündleitung
• Länge 6,00 m
• ohne Sicherung
• Position 10.2 in der Explosionszeichnung

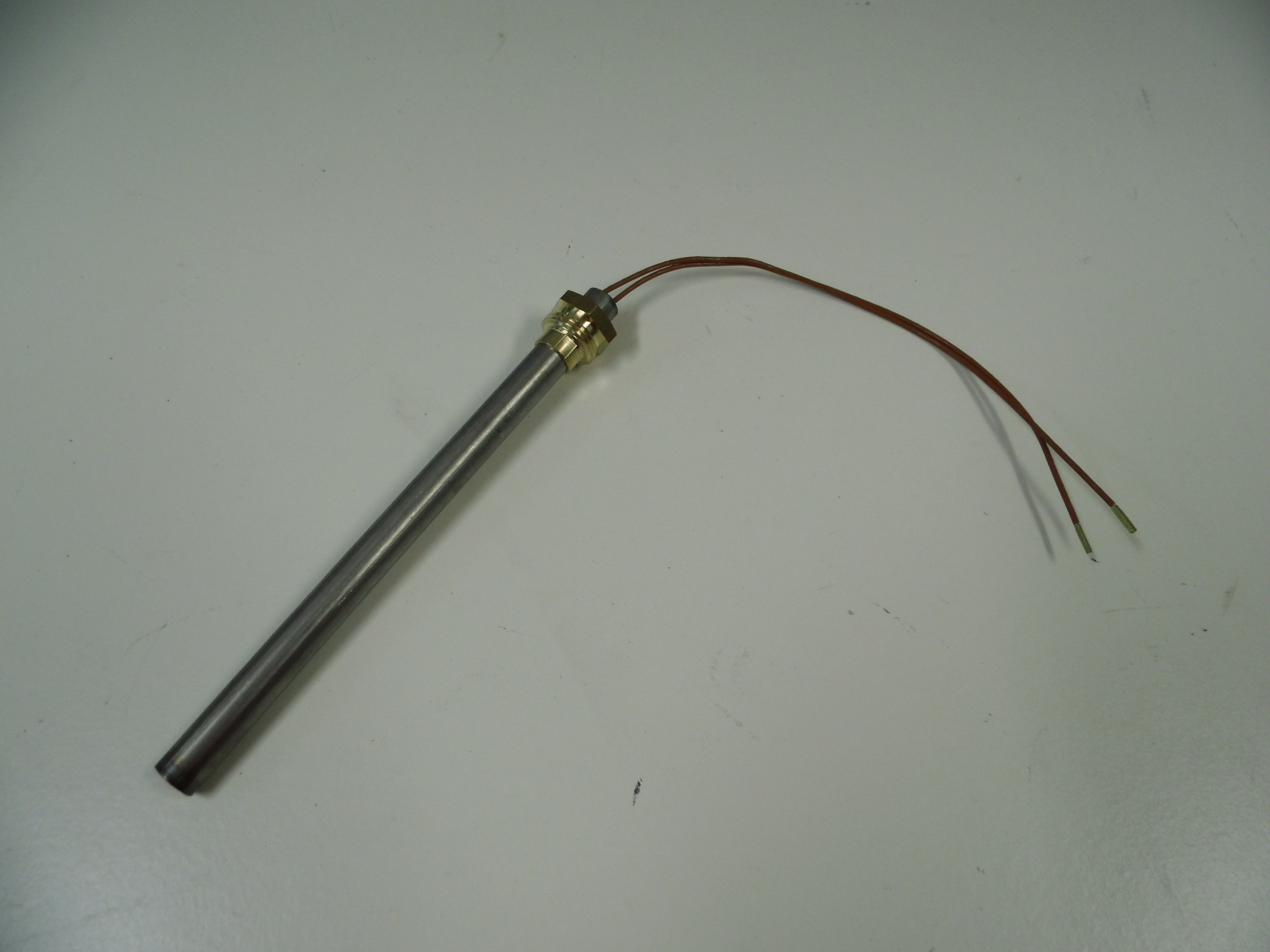

Original Zündpatrone ZP3 für den Pelletofen Wodtke Dave air+

Wodtke Dave air+ Zündpatrone Eckdaten:

• Zündkerze, Glühzünder
• Maße (B/L/H) 9 mm x 150 mm x 9 mm
• Position 46 in der Explosionszeichnung

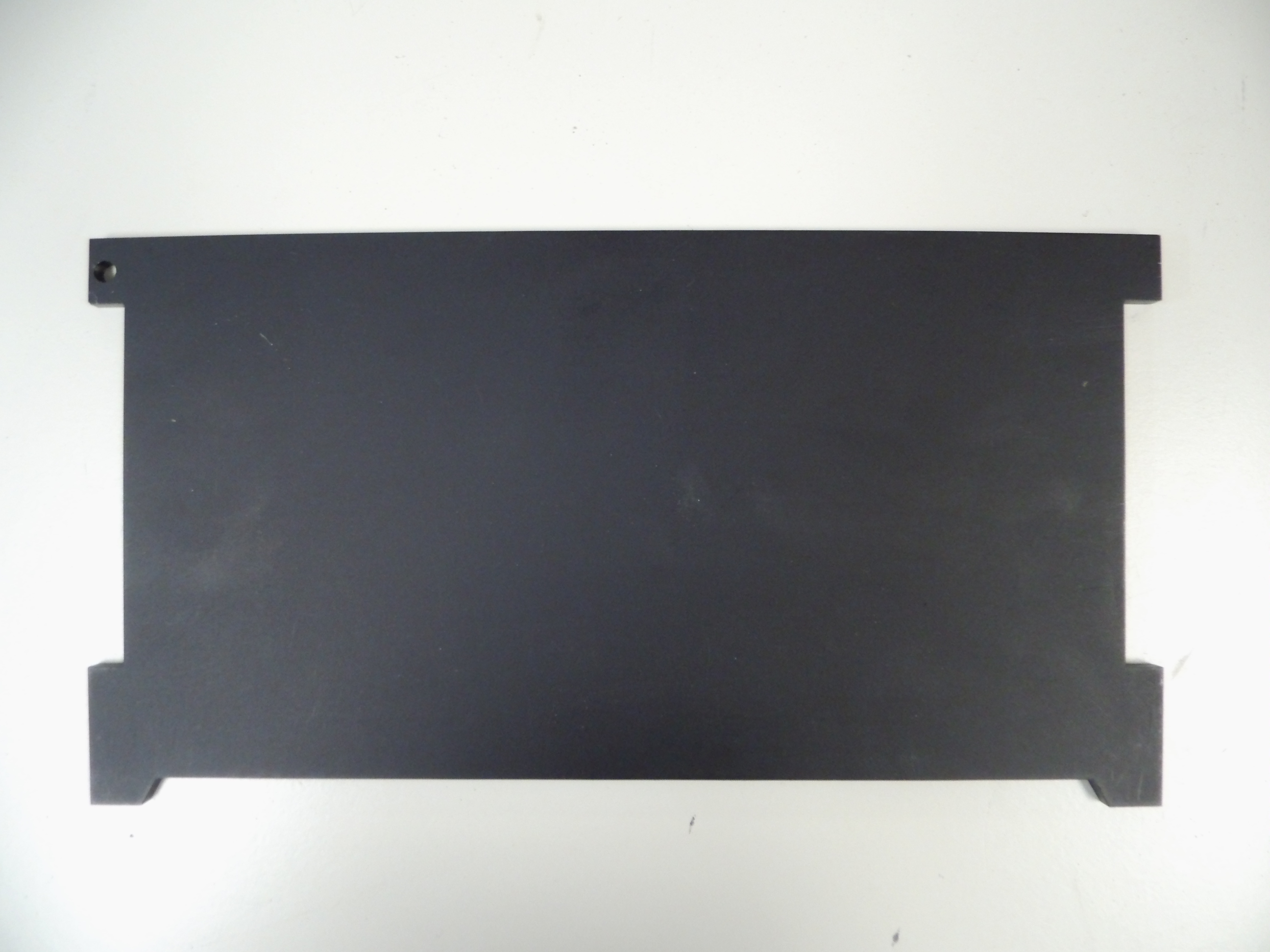

Original Zugumlenkung für den Pelletofen Wodtke Dave air+

Wodtke Dave air+ Zugumlenkung Eckdaten:

• Prallplatte, Rauchumlenkung
• Maße (B/L/H) 304 mm x 136 mm x 6 mm
• Material Stahl
• Position 8 in der Explosionszeichnung
